- Donnez deux
cotes nominales.
- Donnez
l’intervalle de tolérance le plus petit et le plus grand.
- A quoi va servir
le tolérance d’un dessin de définition en fabrication ?
- Lorsque
plusieurs pièces doivent être assemblées quel est le risque court-on
lors de l’assemblage ?
- Pour la cote de
48±0.2 dessinez la forme de l’intervalle de tolérance.

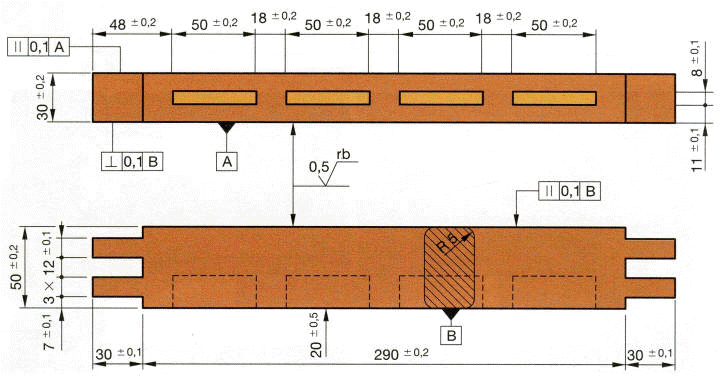

- Lorsque l’on
regarde les cotes de longueur de la traverse, on trouve sur la vue
dessus les cotes 30, 290, 30, sur la vue de face les cotes 48, 50,
18, 50, 18, 50, 18, 50. Il manque donc une cote pour définir
complètement la longueur de la traverse sur la vue de face,
expliquez pourquoi cette cote n’existe pas.
- Sur deux
surfaces sont attachées dans un carré les lettres A et B. Quelles
indications donnent ces références ?
- Quelle incidence
ont ces lettres sur la cotation ?
- Il y a sur ce
dessin trois spécifications géométriques. Donner la nature des
spécifications, puis vous dessinerez l’intervalle de tolérance de
chacune d’elles.
-
sur le dessin se trouve cette spécification d’état de surface.
Vous en donnerez le sens, puis vous donnerez la définition
du critère Ra.
