Calculs d’échantignoles

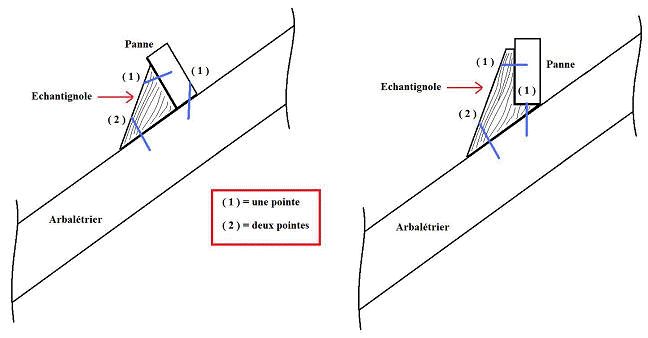

Une échantignole est une cale triangulaire clouée sur un arbalétrier destinée à maintenir les pannes de la charpente. Elle est située dans la chambrée des pannes et reprend l’effort parallèle à la couverture.. Il y a deux sortes d’échantignoles: l’échantignole pour panne aplomb et l’échantignole pour panne à devers.
L’échantignole reçoit généralement l’effort d’appui de deux pannes, la moitié de la charge totale appliquée sur l’une et la moitié de la charge totale appliquée sur l’autre. Si les deux pannes sont chargées de la même manière et leurs portées égales, l’échantignole reçoit l’équivalent de la charge totale de l’une des pannes.

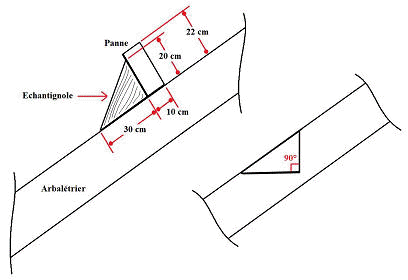

Il faut connaitre la section de la panne intermédiaire qui va être supportée par l’échantignole. Soit une panne de section ( largeur X hauteur ). On prend 133% de la hauteur de panne on obtient la longueur d’une semelle d’échantignole. Exemple : pour une panne de section ( 150 X 225 ), la semelle sera de 300mm l’appui de l’échantignole sera inférieur à la hauteur de panne, ici 200mm.
On peut alors tracer L’échantignole en prenant soin de reporter l’angle de 90°.
Là aussi, il faut connaitre la section de la panne intermédiaire qui va être supportée par l’échantignole.
Pour une panne de section 150 X 225.

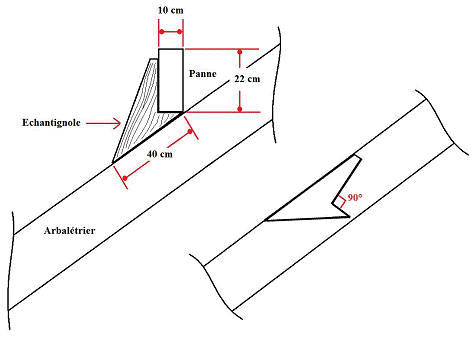

Pour réaliser cette échantignole, on fait le même calcul de départ que l’exemple du précédent, c’est-à-dire 225 x 1.33 = 300mmm. C’est à partir de là que la réalisation de l’échantignole change car la panne doit tenir à l’aplomb sur l’échantignole.
Sachant que l’on a 30 cm de longueur, il faut rajouter l’épaisseur de la panne intermédiaire, c’est-à-dire 10 cm. On va donc tracer l’échantignole sur la chute de panne en commençant par les 22 cm puis d’équerre ( 90°) la mesure de 10 cm et pour finir les 40 cm.
