Mise en place d'étriers

Préambule

Les étriers qui reprennent des solives peuvent se fixer de différentes façons sur différents supports. Sur les descriptions ci-dessous, à gauche se trouve la fixation du sabot, à droite la méthode utilisée pour la reprise de la solive. Attention il est à noter que les cloueurs utilisés en usine pour assembler des sabots sur des sommiers ou muralières sont capables de perforer l'acier des sabots. La pression utilisée est de 21 bars. Un cloueur standard utilise la pression du réseau soit de 6 à 8 bars.

Descriptions de montages

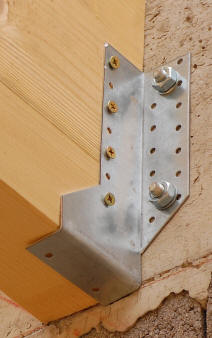

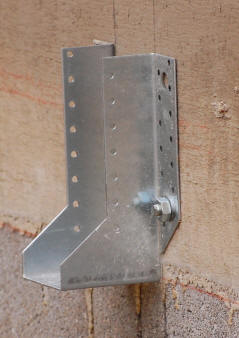

Sabot fixé sur mur de refend avec deux ancrages mécaniques inox .

Les solives sont reprises perpendiculairement par 2 x 4 pointes

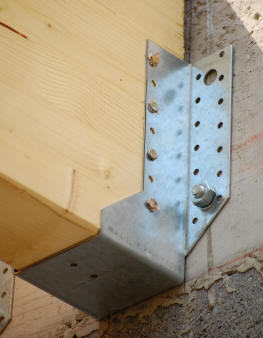

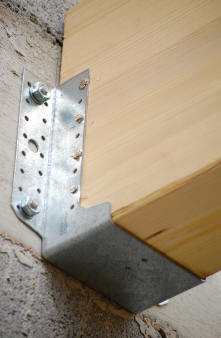

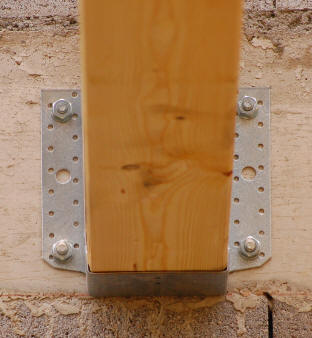

Sabot devant reprendre une solive de double épaisseur avec quatre ancrages mécaniques inox .

La solive de double épaisseur est reprise perpendiculairement par 2 x 4 pointes

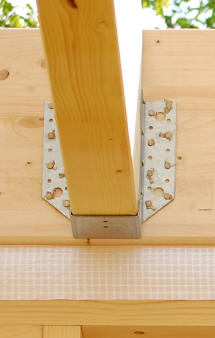

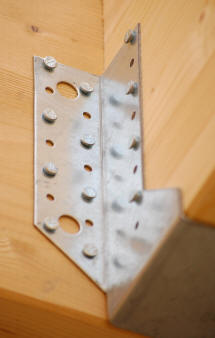

Sabot fixé sur muralière avec un double ancrage réalisé par 2 x 8 pointes.

Les solives sont reprises perpendiculairement par 2 x 4 pointes

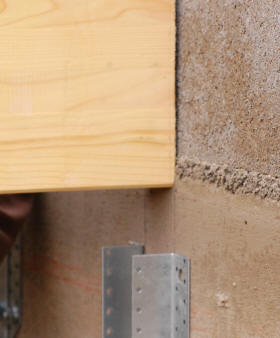

Bug

Debug

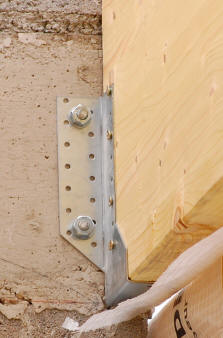

Demi sabot fixé sur mur de refend avec un double ancrage mécanique inox .

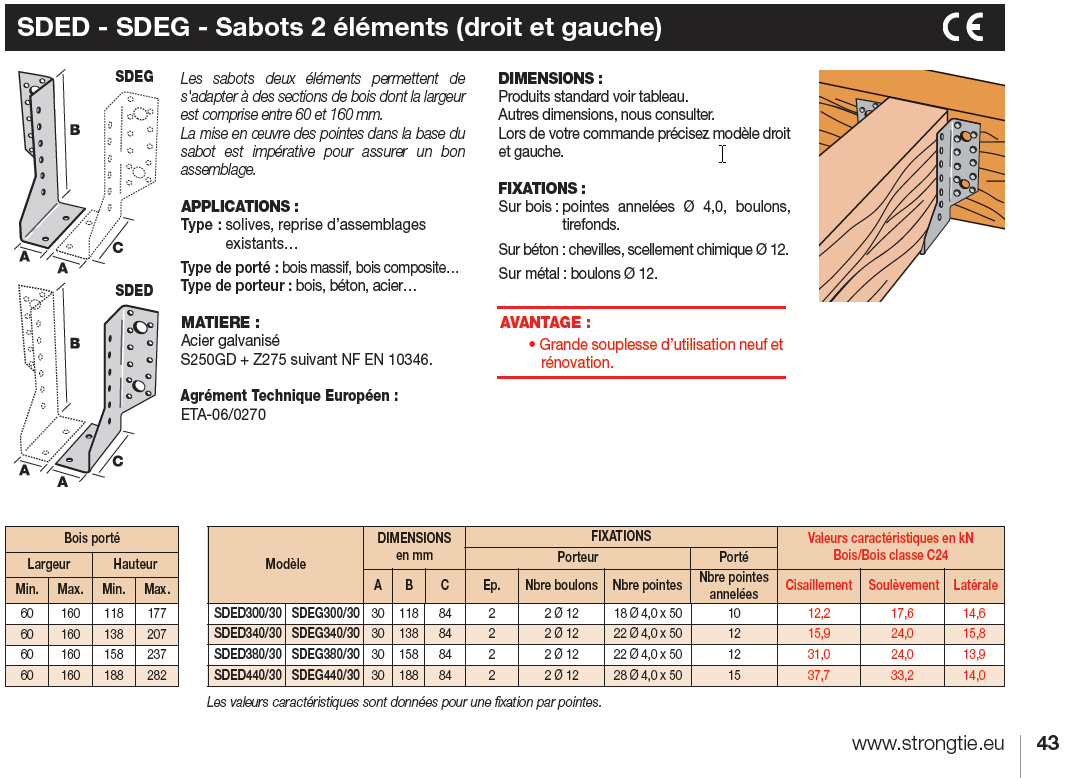

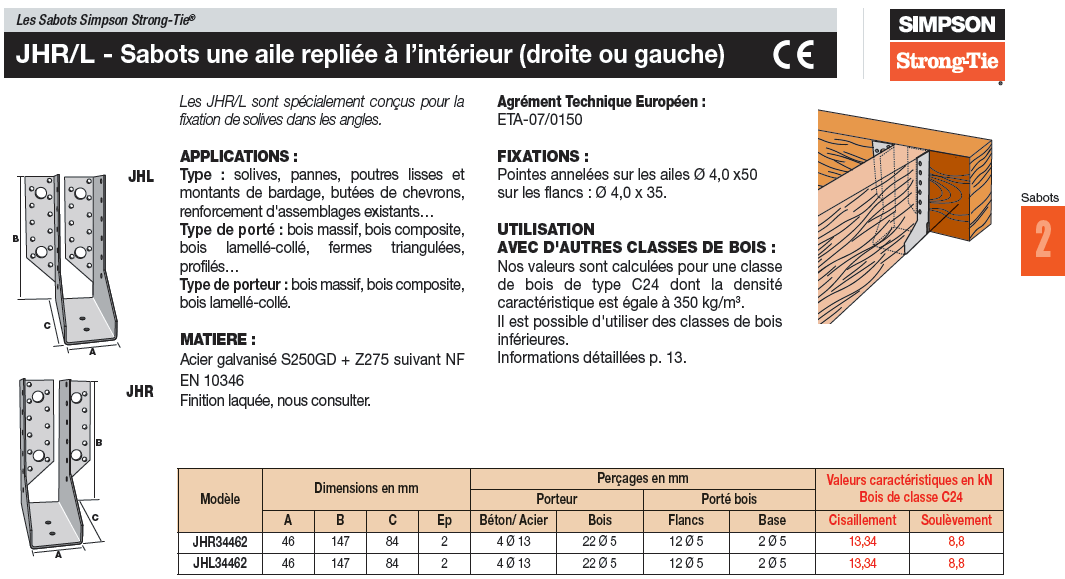

Extrait Catalogue Simpson

Les solives sont reprises perpendiculairement

par 4 vis

Autre possibilité

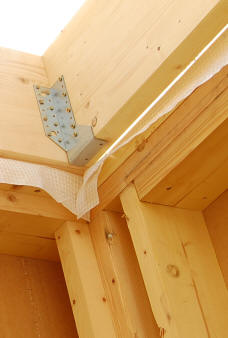

Deux points à remarquer, la dernière solive est positionnée à l'extrémité du sommier, le pare vapeur est situé derrière la solive et derrière le sommier.

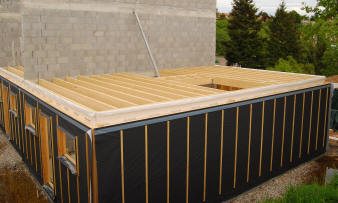

Mise en place des solives terminée. De ce côté la continuité entre la muralière et la dernière solive est bien mise en évidence par le pare-vapeur.

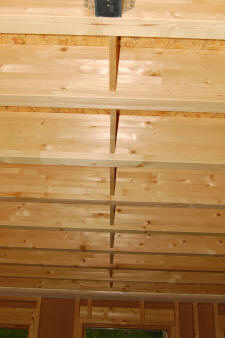

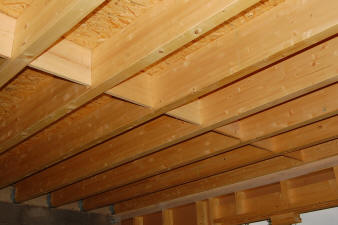

Les solives d'une longueur d'environ 7 mètres sont étrésillonnées pour empêcher leur déformation.

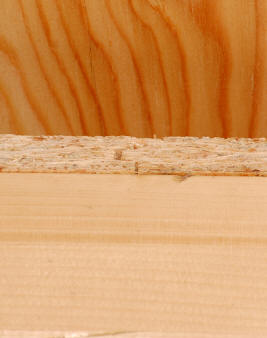

Mise en place du platelage en OSB4 rainuré bouveté utilisé à l’étage de la structure bois.

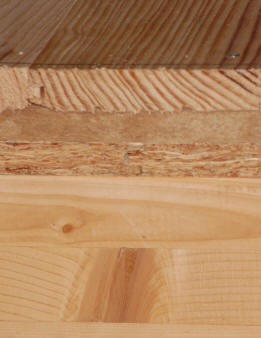

Un assemblage possible OSB4 rainuré bouveté/isolant phonique/plancher
