Construction de maisons ossature bois
Retour
Dans le cas
d'une construction en l’ossature bois, les travaux de fondation,
dalle, pilotis, plots, murets périphériques sont souvent exécutés en
maçonnerie.

|
La largeur
de la semelle est de l'ordre de 50 cm, celle-ci permet de supporter
facilement deux étages. La profondeur de la fondation dépend
généralement de l'altitude avec un minimum de 50cm.
On ajoutera 3 mm de profondeur
pour dix mètres d'altitude.
|
altitude
en m |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
profondeur en cm
|
53 |
56 |
59 |
62 |
65
|
68 |
71 |
74 |
77 |
80 |
Pour une maison
passive l'isolant peut être placée entre la longrine et
la dalle et à l'extérieur de la longrine.
 |

|
On trouve les solutions
suivantes :
- Plancher à solivage bois au-dessus du vide sanitaire, d’une cave
ou d’un garage;
- Plancher poutrelles et hourdis au-dessus du vide sanitaire, d’une
cave ou d’un garage;
- Dalle plane armée flottante;
-
Murets de soubassement - vide
En périphérie de la maison et au droit
du mur de refend, on coule sur place un muret ou on
aligne des longrines préfabriquées. Les murets doivent
être de niveau, le désaffleure entre murets ne doit pas
excéder 2 mm. Ces murets doivent être à 20 cm du sol
fini tout autour de la périphérie et à 30 cm au-dessus
du sol à l’intérieur de la périphérie. Avec un petit
bloc de polystyrène, on y réserve tous les mètres
l’emplacement des boulons d’ancrage de la lisse basse.
Il est impératif d’aérer le vide sanitaire en réservant
par exemple dans chacun des murets au-dessus du sol fini
deux orifices d’aération du vide sanitaire, normalement
de la taille d’un parpaing chacun. Une fois les murs
secs, on fixera la lisse basse sur tous les murets
périphériques et sur celui de refend |
 |
-
Murets de
soubassement - cave ou garage
Le sol est creusé à une profondeur égale
à la profondeur de la cave plus 50 cm. Le mur “enterré”
est posé sur une semelle armée. A l’extérieur, un
drainage efficace est obligatoire. La face extérieure du
mur est protégée par une coupure de capillarité en
matériau asphalté. Le mur remonte au moins de 60 cm
au-dessus du sol fini de façon à y installer des
fenêtres pour éclairer et aérer la cave. A l’intérieur,
on compacte une forme et on réalise une dalle comme
expliqué ci-après. Une fois les murs secs, on fixera la
lisse basse sur tous les murets périphériques et sur
celui de refend. |
 |
Sur toute la périphérie de la maison et
au droit du mur de refend, l’entreprise de maçonnerie
réalise des murets de soubassement ou aligne des
longrines préfabriquées. Entre ces murets, elle compacte
une forme en tout-venant ou en mortier pauvre et place
au-dessus de la forme des blocs de polystyrène expansé
comprimé. Au-dessus du polystyrène, elle doit placer une
coupure de capillarité à recouvrement large, débordant
largement sur les murets. Cette coupure de capillarité
peut être un film P.E., un feutre, un papier bitumé.
L’entreprise coule alors une dalle de 10 cm d’épaisseur
minimum, armée d’une armature de 5 mm tous les 15 cm.
Cette dalle est indépendante des murs de soubassement
dont elle est séparée par le polystyrène. Par la suite,
elle sera ré-agréée pour la pose de moquette, de
carrelage ou de Dans les murets, elle réserve tous les
mètres avec un petit bloc de polystyrène, l’emplacement
des boulons d’ancrage de la lisse basse parquet. |

|
La
lisse basse est la première pièce de bois posée sur la
maçonnerie. Elle ne doit pas être à moins de 20 cm du
sol fini. Elle doit reposer sur une coupure de
capillarité, en général un feutre bitumé ou un P.E. (épais de 0.2 mm), qui l'isolera des montées d'humidité.
Elle sera traitée contre l'humidité en autoclave IV.
Cette lisse
conditionne toute la géométrie de votre maison. Veillez
à ce qu'elle soit parfaitement horizontale. La tolérance
des fondations pour une maison ossature bois est de ±1
cm sur toute la maison.
La fixation
s'effectuera avec des chevilles métalliques de 100 X 8
mm avec au minimum une cheville tous les deux mètres.
|
|
Les fondations des maisons bois peuvent
être les mêmes que celles de maisons maçonnées. La construction bois
commencera alors au-dessus de la surface plane maçonnée qui sera
soit une chape flottante, soit un plancher béton au-dessus d’un vide
sanitaire, d’une cave ou d’un garage.

|
Cependant, à partir de murets
périphériques de fondation et de murs de refend, il est possible de
construire effectivement un plancher bois en lieu et place d’un
chantier béton.
La répartition des solives se calcule en fonction des charges
admissibles sur le plancher, de la section de la solive (section
courante de 45 x 220 mm) et de la dimension des panneaux. En général
les entraxes des solives sont de 60, 40, 30cm.
En périphérie des murets et perpendiculairement aux solives, une
solive de rive sera clouée à la lisse basse ainsi qu'aux solives de
rives avec au moins 2 clous de 120 mm dans chaque solive. Sur les
murets de refend, on cloue les deux demi solives ensemble bout à
bout ou on utilise des connecteurs qui seront chevillés au muret. |
Le solivage ainsi réalisé, on cloue
les panneaux plancher (supports du revêtement de sol). Les panneaux
doivent être perpendiculaires à la direction des solives. Le clouage
se fait à 1 cm au moins des rives. Les clous, normalement de O 2.5
x 60 mm sont cloués tous les 15 cm en périphérie et tous les 30 cm
sur les appuis intermédiaires.
Une fois les murs du premier niveau ceinturés
par la lisse, on fixe en périphérie les solives de rives. On amène
l’ensemble des solives, coupées toutes à la même longueur. On dresse
les solives et on les fixe en rive avec 3 pointes. Avec des entraxes
de 600 mm, les solives de 220 ou 222 mm de hauteur permettent de
couvrir des portées jusqu’à 450 cm pour des charges d’habitation.
Pour les portées supérieures, il faut un mur de
refend porteur.
La lisse haute et la lisse de ceinturage, les
linteaux des ouvertures et les solives de rive reprennent et
diffusent les descentes de charge. La trame du solivage n’a donc pas
à suivre la trame des montants des murs. Leur écartement peut être
réglé en fonction des dimensions de panneaux de plancher
disponibles. Les panneaux seront cloués sur les solives, le
recouvrement minimum sera de 20 mm, les débords et trémies seront
découpés, une fois les panneaux posés.
- La trémie
Pour créer une trémie, on commence par
doubler les deux solives qui l’encadrent, puis dans des sabots
appropriés on place deux entraits constitués de deux sections de
solives clouées entre elles. De chaque côté extérieur à la trémie,
ces dernières vont alors reprendre dans d’autres sabots les solives
qui seraient passées à l’emplacement de la trémie. Le solivage est
donc continu et l’espacement entre les solives est respecté. Pour
une trémie jusqu'à 1.5m, les chevêtres doivent être doublés et sont
fixés avec 3 clous de 110mm en bout.
- Le balcon
Pour
réaliser un balcon, avec des solives en bois imprégné sous vide, il
faut assurer la continuité de son solivage dans la plate-forme sur 2
fois la largeur du balcon et doubler les solives de chaque côté du
balcon. Lorsque le balcon est réalisé sur un mur parallèle au
solivage, il faut créer une trémie comme on le ferait pour les
escaliers. En rive, la solive sera découpée et les découpes
serviront d’entretoises. |

|
Il existe plusieurs types de charpentes, dont voici
quelques exemples:

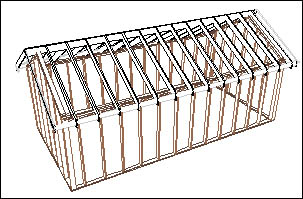

2 pans |

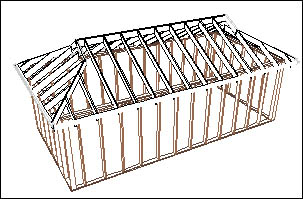

4 pans |

|

|

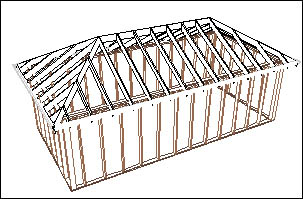

Pignon coupé |

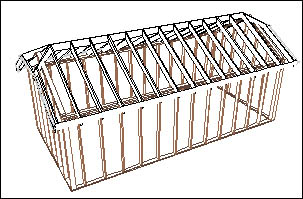

Pignon mansardé |

|

|
Double croupe ou comble mansardé
|
|

|
|

|
