Humidité d’équilibre des bois

(Spécial Covid-19)

Retour


  •  Introduction

Le bois, qui est issu d'un végétal est intimement lié à l'eau. Le taux d'humidité est un paramètre non évident au premier abord puisqu'il se mesure même sur du bois sec. Pourtant ce paramètre est capital étant donné qu'il influe sur de nombreuses propriétés : le poids, les dimensions, les déformations, la qualité, les propriétés physiques, les propriétés mécaniques, la durabilité...

On souhaite définir, en toutes saisons, les conditions d’équilibre de l’humidité des bois destinés à la construction de poutres en bois lamellé collé.

Vous avez à votre disposition un psychromètre électronique. C’est un instrument destiné à mesurer l'état hygrométrique de l'air en comparant la différence de température entre les deux thermomètres un sec, l’autre humide. Il a été inventé en 1825 par Gay-Lussac.

  •  Objectifs pédagogiques :

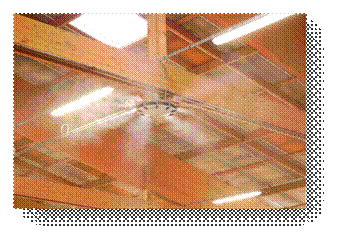

Pendant toute la procédure d’assemblage, la qualité de l’hygrométrie de l’atelier est précisément contrôlée et régulée. Des unités d'humidification de l'air ambiant sont utilisées, elles absorbent l'air chaud par le haut et créent un coussin d'air chaud. Cela rend l'évaporation rapide possible et en même temps on obtient une distribution uniforme de l'humidité de la zone de stockage.

  •  Cas d’études



Les unités d'humidification de l'air ambiant absorbent l'air chaud par le haut et créent un coussin d'air chaud. Cela rend l'évaporation rapide possible et en même temps une distribution uniforme de l'humidité de la pièce est obtenue.

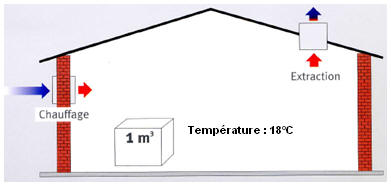

 Influence de l'air extérieur SANS humidification durant la période d'hiver

 Premier cas d’étude : Soit 1m3 d'air extérieur à une température moyenne de -5°C et une humidité relative de 70% qui est introduit dans la zone de stockage bois d’un bâtiment chauffé à 18°C.

 Questions 1

- Définir la masse d’eau dans l'air.

- Définir l'humidité relative de l'air à 18°C.

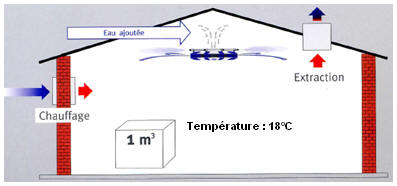

Influence de l'air extérieur AVEC humidification durant la période d'hiver

 Deuxième cas d’étude : Soit 1m3 d'air extérieur à une température moyenne de -8°C et une humidité relative de 70% qui est introduit dans la zone de stockage bois d’un bâtiment chauffé à 18°C.

 Questions 2

 - On souhaite obtenir une humidité relative de l'air de 50% à une température sèche de 18°C, vous devez définir la quantité d’eau à rajouter dans l’air lors du réchauffement de celui-ci dans l’atelier.

- On souhaite utiliser des lamelles de bois à 11% d’humidité. Définir l’humidité relative à atteindre ainsi que la quantité d’eau à injecter dans l’atelier qui est maintenu à une température sèche de 18°C. Définir alors la température humide du local bois.

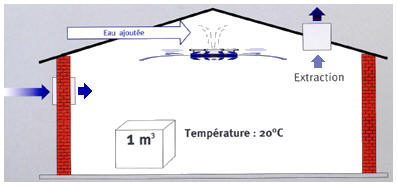

Influence de l'air extérieur AVEC humidification durant la période d'été

Troisième cas d’étude : Soit 1m3 d'air extérieur à une température moyenne de 20°C et une humidité relative de 40% qui est introduit dans la zone de stockage bois d’un bâtiment à 2o°C.

 Questions 3

On souhaite utiliser des lamelles de bois à 12% d’humidité.

- Définir l’humidité relative à atteindre dans la zone de stockage pour une température de 20°C.

- Définir la quantité d’eau à injecter dans la zone de stockage bois qui est à une température sèche de 20°C.

- Définir alors la température humide du local bois.

Questions 4

- Expliquer en justifiant votre réponse, à quelle période de l’année, été / hiver est-il primordial de contrôler l’humidité de l’air ambiant des lamelles de bois ?

- Si l’hygrométrie des fagots de bois n’était pas contrôlée, quelles en seraient les conséquences pour les poutres de bois lamellé collé ?

- Comparez les diagrammes des annexes 2, 3 et 4 pour un bois à 13% d’humidité et une température humide 20°. Que pouvez-vous en conclure ?

  •  La température humide

La température humide est la température indiquée par un thermomètre dont le bulbe est entouré d’une gaze mouillée, balayé par de l’air en mouvement et protégée du rayonnement. A la surface du thermomètre à bulbe humide, l’eau se vaporise. La température humide dépend de la température sèche de l’air et de l’humidité comprise dans cet air. L’ensemble thermomètre sec plus thermomètre humide est appelé psychromètre.

Pour mesurer l'humidité de l'air, on utilise plus souvent un psychromètre à bulbe humide. on place dans le courant d'air deux thermomètres, l'un sec (qui donne la température T de l'air), et l'autre dont le bulbe est maintenu humide en y enroulant d'un coton trempant dans une réserve d'eau liquide. La température indiquée Th par ce deuxième thermomètre est toujours inférieure à la température de l'air T, et est appelée température humide. La vitesse de l’air est supérieure à 2 m/s

Par opposition à la «température humide » on appelle parfois « température sèche » celle mesurée par le thermomètre sec ; C'est tout simplement la température de l'air, T.

Il est à remarquer qu’à saturation d’eau dans l’air, HR = 100%, la température humide est égale à la température sèche, ce qui est logique. Plus l'air est sec, plus l'évaporation est importante et plus la température du thermomètre mouillé est basse. L'écart entre les deux mesures est alors élevé. En revanche, à 100 % d'humidité, la température de l'air et celle donnée par le thermomètre mouillé sont identiques.

 Questions 5 (Ne pas traiter, pas le matériel)

- A l’aide du psychromètre, mesurez la température de l’air de la salle (Temp), son humidité relative (HR) et la température humide (WB : Wet Bulb).

- Relevé à partir du psychromètre la température du point de rosée (DP : Dew Point) puis vous ferez apparaître cette valeur sur le diagramme de Mollier et vérifierez l’exactitude de ce résultat.

- Comparez les diagrammes des annexes 2, 3 et 4 pour un bois à 13% d’humidité et une température humide 20°. Que pouvez-vous en conclure ?

- Dans la présentation du psychromètre, il est indiqué que «qu’à saturation d’eau dans l’air, HR = 100%, la température humide est égale à la température sèche ». Expliquez le pourquoi de cette affirmation.

  •  Caractéristiques du psychromètre

L'indice de chaleur permet de mesurer la sensation de chaleur en cas d'association entre l'humidité, la température, le mouvement de l'air et la chaleur rayonnante. Le psychromètre est équipé d'un dispositif d'alarme d'indice de chaleur/WBGT programmable. I permet les lectures minimales/maximales/ moyennes (Min/Max/Average) et les fonctions de maintien de données (Data Hold) et de mise hors tension automatique.

Le psychromètre permet de mesurer :

   - La température de l’air,

   - L’humidité relative de l’air HR (RH),

   - La température ressentie (Heat Index) en °C ou °F,

   - La température du point de rosée (Dew Point),

   - La température humide (Wet Bulb),

- La température au thermomètre-globe mouillé est un indice composite de température utilisé pour estimer les effets de la température, de l'humidité, et du rayonnement solaire direct sur l'homme (Wet Bulb Globe Température, WBGT).

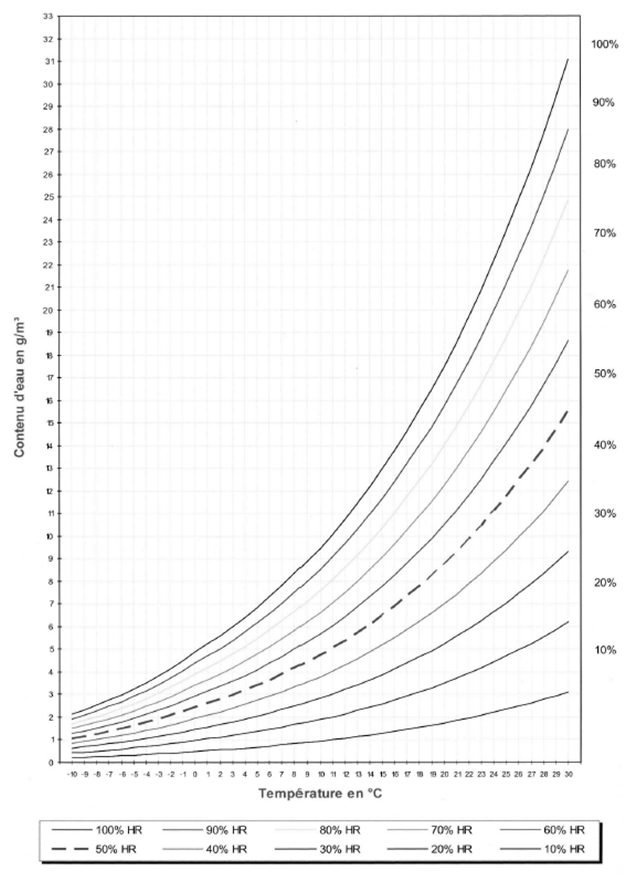

  •  Annexe 1 : Contenu d’eau dans l’air selon la température (Mollier)

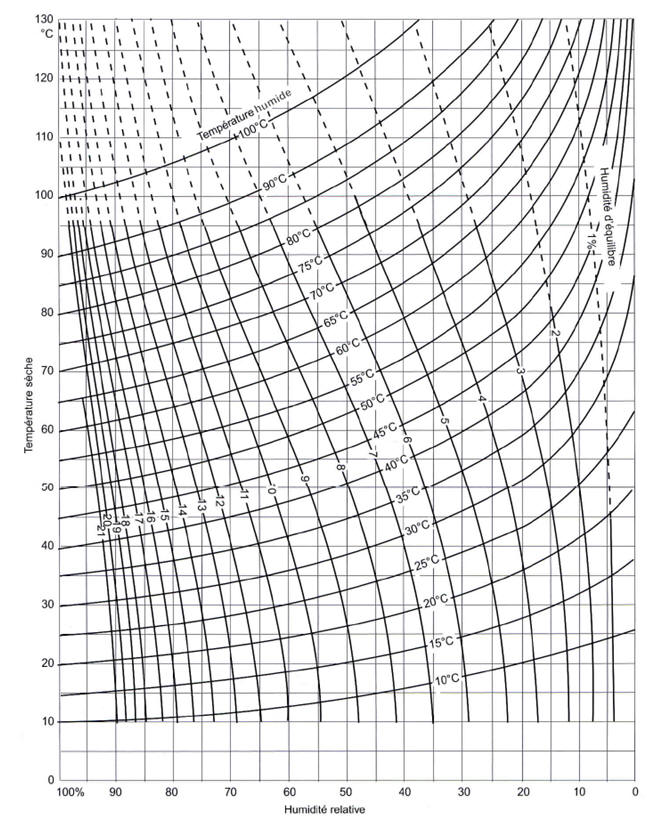

  •  Annexe 2 : Humidité d’équilibre du bois

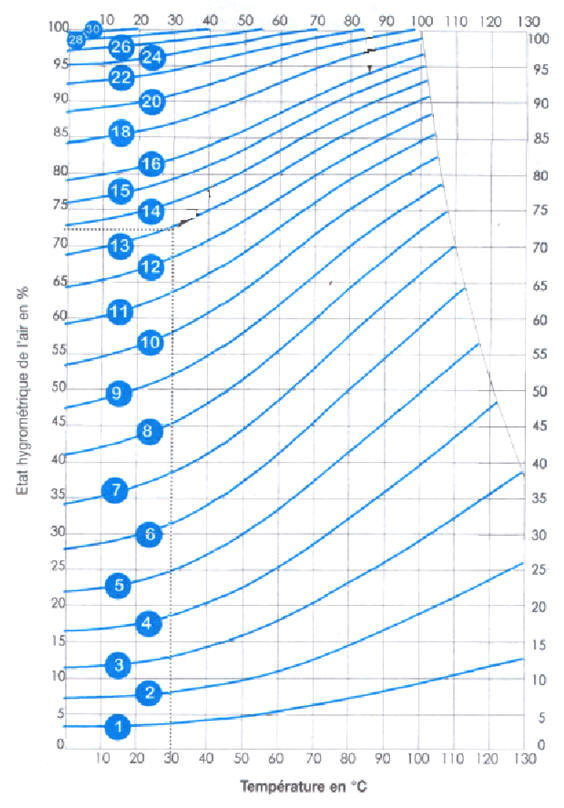

  •  Annexe 3 : Courbe de l’humidité d’équilibre du bois en %

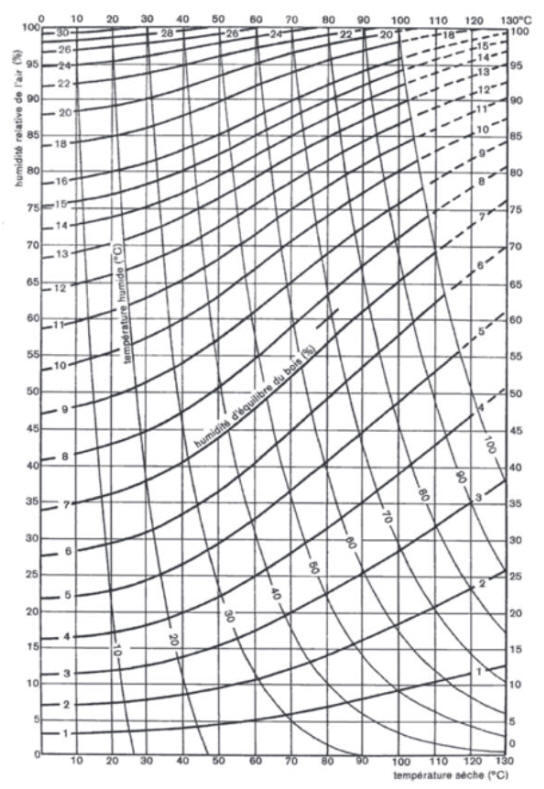

  •  Annexe 4 : Abaque d’équilibre hygroscopique du bois
