Le classement d'aspect et d’utilisation en structure des résineux
Classement d’aspect des sciages résineux Il est défini par la norme européenne NF EN 1611-1 (Octobre 1999) applicable aux épicéas, sapins, pins et douglas européens .
La Norme NF EN 1313-1 (Avril 1997), amendée en mars 2000, fixe les dimensions préférentielles existant sur le marché et les écarts admissibles.
La norme NF B 52-001 (Décembre 1998) fixe les critères visuels associés à des classes de résistance pour l’utilisation en structure des principales essences résineuses et feuillues françaises.
La norme NF EN 519 définit les classes de bois sciés utilisables en structure obtenues lors d’un classement par machine.
La base de conception des différents choix Sur le plan Européen il existe deux systèmes de classement :
Les appellations européennes normalisées présentent un préfixe, situé devant le chiffre définissant le choix. Ce préfixe comporte une lettre: "G" ( du mot anglais "Grading"= "classement" ) et un chiffre : " 2 " ou " 4 " en référence au système utilisé soit la prise en compte des nœuds sur 2 ou sur 4 côtés. Ce préfixe est suivi du numéro du choix. Les bois sciés résineux sont répartis en 5 choix désignés par les chiffres 0 ;1 ;2 ;3 ;4.
Pour classer une pièce, il convient d’examiner successivement les quatre côtés de la pièce et de leur attribuer un choix en fonction des limites admises dans chaque choix pour les différents critères. Le choix de la pièce est du choix immédiatement supérieur au choix du côté le moins beau (pièces de section carrée) Dans le cas de pièces de section rectangulaire, le choix de la pièce est le choix immédiatement supérieur au choix de la moins belle face . Toutefois si la rive est d’un choix inférieur au choix établi par le classement des faces, la pièce est du choix de la plus mauvaise rive. Ce système est bien conforme à la réalité : lors de la mise en œuvre du bois , les utilisateurs ont toujours pris en compte la notion de parement et de contreparement. La qualité de la rive, de largeur réduite par rapport à celle de la face, est un élément important de l’utilisation d’une pièce, tant au niveau de l’aspect que de la solidité de la pièce.
La règle de classement des sciages de Pin maritime couramment utilisée est celle du classement d'aspect. Le classement d'aspect des sciages repose sur des critères visuels relatifs à l'aspect des faces (parement et contre parement) et des rives selon la nature, l'importance et la localisation des singularités, imperfections et altérations du bois. Le nœud représente un de ces critères. Cependant les nœuds peuvent être recherchés pour leur valeur esthétique, dans les emplois non travaillants. Des règles de classement d'aspect ont été définies pour les principales essences résineuses françaises, dont le Pin maritime, en précisant pour chacun des choix 0, 1, 2, 3, 4 et les critères à prendre en compte.
Exemples : Une pièce est de choix 1 si les deux faces sont de choix 1 ou si une face est de choix 1 et la face opposée de choix 2. Une pièce est de choix 2 si les deux faces sont de choix 2 ou si une face est de choix 2 et la face opposée de choix 3. Une pièce est de choix 3 si les deux faces sont de choix 3 ou si une face est de choix 3 et la face opposée de choix 4. Une pièce est de choix 4 si les deux faces sont de choix 4.

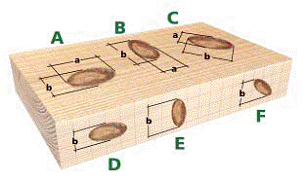

Ils sont mesurés sur le côté où la branche, origine du nœud sur le bois scié, a été coupée transversalement par rapport à son axe longitudinal. La notion de nœuds groupés est primordiale dans le classement visuel d’aspect selon la résistance mécanique de la pièce. Ce sont des nœuds situés de telle façon que la rectitude du fil n’est pas rétablie entre deux nœuds successifs. Il est admis conventionnellement que la distance entre deux nœuds consécutifs (dans le sens longitudinal) doit être inférieure à la largeur. Dans le cas contraire ils sont pris en compte par leur présence (admis avec limitation de nombre ou exclus). Lorsqu’elle est mesurée, la dimension du nœud prise en compte sur les faces est la moyenne entre la plus petite dimension du nœud et sa plus grande dimension.
Remarques : - Pour le Douglas uniquement dans les sections inférieures à 50x150 mm (ou 7500 mm2), les pièces contenant de la moelle sont exclues et donc déclassées en ST II. - Cette mesure tient compte de la relative jeunesse du massif de cette essence, et pourra donc être révisée lorsque des éléments nouveaux le permettront. - La longueur des fentes est reliée à l'humidité et par conséquent, les limites données au tableau sont seulement applicables au moment du classement.

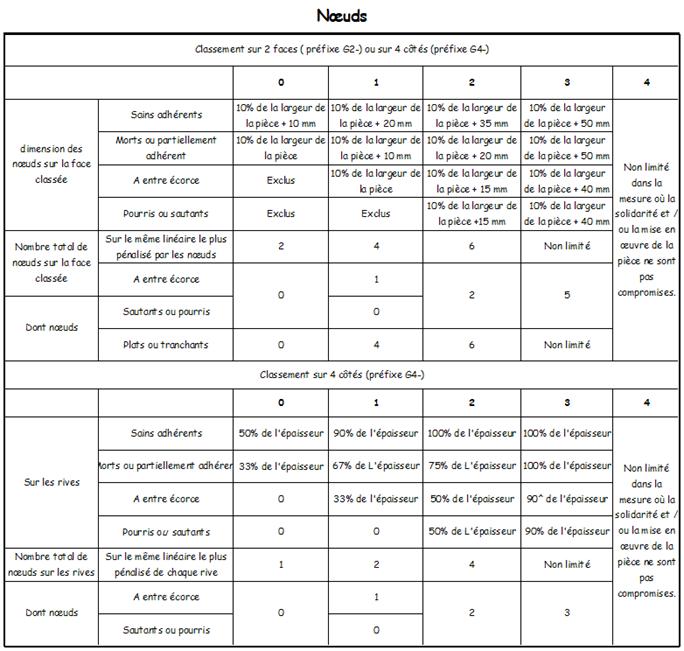

Exemple d’application de la dimension des nœuds Dans le choix 1, on peut admettre 4 nœuds de dimension maximale égale à 10 % de la largeur de la pièce +20 mm. Ainsi, pour une pièce de 150 mm de largeur, la dimension maximale autorisée pour un nœud est de 35 mm
|
