Exercices de calcul de charges de planchers

Retour

•  Travail à effectuer

En utilisant la formule de calcul de charges des planchers : Q = G + (1.2 x Pe) vous devez calculer les charges auxquelles sont soumises les solives.

•  Exercice N°1

- Chambre,

- Parquet flottant en chêne de 22 mm,

- Isorel de 5 mm,

- Panneaux de particules de 19 mm,

- Longueur des solives 4 m,

- Surface de 20 m²,

- Solives en sapin de 8 x 22, tous les 50 cm.

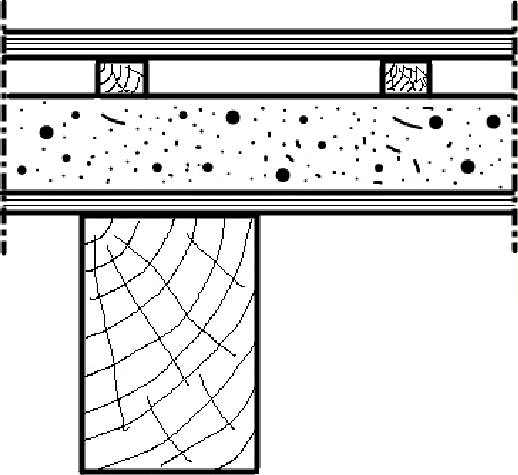

•  Exercice N°2

- Bibliothèque,

- Parquet en chêne de 27 mm,

- Lambourdes en sapin de 6 x 4 tous les 40 cm,

- 15 cm de "marin" (ancêtre de la chape sèche (la couche de terre/cailloux servait d'isolant entre 2 planchers)

- Planche en chêne, rabotée en sous face de 25 mm,

- Solives en chêne de 20 x 30 tous les 40 cm,

- Pièce de 25 m²,

- Longueur des solives : 3 m

•  Exercice N°3

- Bureau,

- Moquette grands poils,

- Panneaux d'agglo en 22mm d'épaisseur ignifugé,

- Poutre en I, longueur 3.50 m, entraxe de 50 cm,

- Laine de verre de 20 cm d'épaisseur,

- OSB2, de 9 mm d'épaisseur, entre chaque solive.
