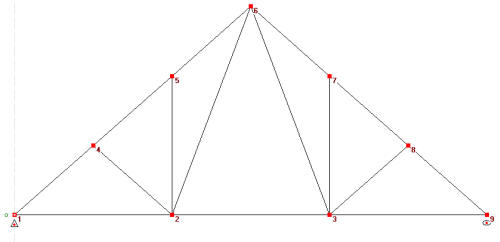

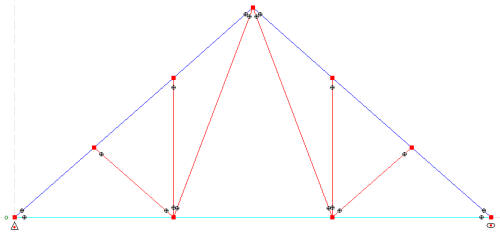

• Schéma de la ferme en lignes moyennes

•  Efforts

F₁ à F₅ → 150 daN de charges permanentes et 50 daN de charges de neige.

•  Travail à effectuer

- Calculer les réactions d’appuis et les efforts dans chaque barre.

- Comparez vos résultats à votre tableau récapitulatif des efforts et réactions d’appui.

•  Méthode

Choisir successivement les différentes fonctions dans le menu de gauche.

1 - Dessin / Liaison : Construire la ferme à l'aide de nœuds et de liaisons.

2 - Définition / Pièce : Identifiez les différentes pièces de bois.

3 - Matériaux / Entraxe : C22 pour un entraxe de 60 cm

4 - Section / Mixité : Entrait et arbalétriers 36 * 122 et diagonales 36 x 97

5 - Charges : la charge permanente 150 daN/m² la charge de neige 50 daN/m²

6 - Calculs : Choisir les cas 1 et 2 puis validez.

7 - Vous pouvez alors interpréter vos résultats :

     - en observant les graphiques,

     - vérifiant vos hypothèses, et en modifiant certains paramètres si nécessaire,

     - visualiser vos résultats

8 - Modifiez vos sections de bois des arbalétriers 36 * 60. Refaites vos calculs et analysez de nouveau vos résultats. Que constatez-vous ?

9 - Modifiez vos sections de bois des arbalétriers 20 * 60. Refaites vos calculs et analysez de nouveau vos résultats. Que constatez-vous sur les anti flambement perpendiculaires ?
