Cadwork – Charpente 4 pans

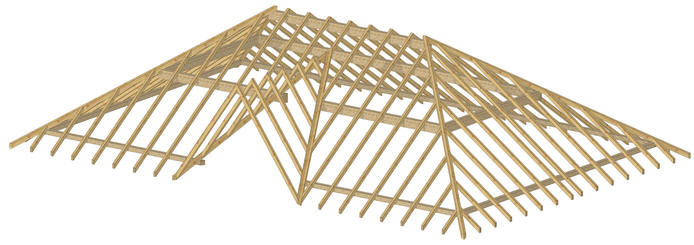

On vous propose d’étudier par l’exemple la réalisation d’une charpente 4 pans en utilisant le module toiture à l’aide du modeleur volumique Cadwork. Cet exercice fait partie de la progression Cadwork.
Le modeleur volumique La méthodologie de réalisation d’une charpente. Les cotes sont en millimètres.

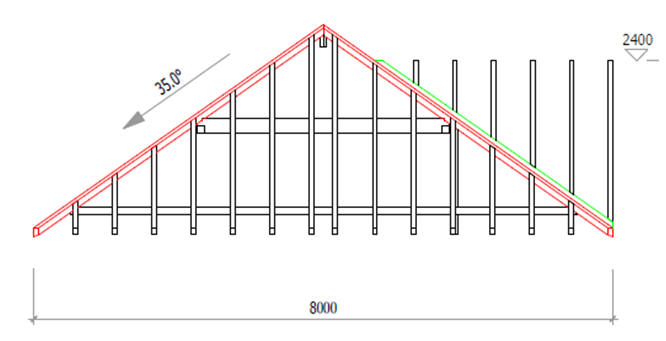

a - Vue de face

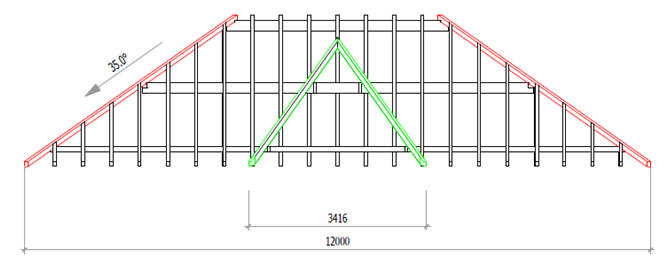

b - Vue de gauche
c -Dimensions Chevrons 6 x 8 cm Pannes 10 x 22 cm Panne sablière 10 x 10 cm Débord de toiture 50 cm Pas des chevrons 2 cm Les noues et les arêtiers seront délardés à l'axe.
On vous demande de réaliser le plan 2D coté, avec trois vues (face, dessus gauche) et une axonométrie de cette charpente puis de l'imprimer au format A3 en ayant pris soin de compléter les données du projet avec votre nom comme chef de projet.
- Tracer le contour. - Définir les rives (bien respecter le sens trigonométrique). - Définir les surfaces du comble. - Définir les surfaces de l’avancée. - Découper l’intersection comble / avancée. - Placer les arêtiers, régler les coupes et les longueurs dans la chambrée des chevrons. - Placer les noues, régler les coupes et les longueurs dans la chambrée des chevrons. - Placer les chevrons. - Placer les pannes sablières, les pannes intermédiaires d’aplomb et la panne faitière.
|
