•   Objectifs :

     On vous propose d’étudier une ferme latine, les différentes pièces de bois qui la composent et des assemblages entre les pièces de bois.

•  On donne :

- Un document contrat

- Une coupe schématique de l'habitation.

- Un plan de maçonnerie.

- 2 séances de cours

•  On demande de:

- Définir sous forme de carnet de recherche un proposition alternative aux différents assemblages de la ferme que vous avez choisis.

- Réaliser l'élévation d'une ferme. Vous compléterez votre dessin par des vues de détails précisant la liaison contre-fiches / poinçon, arbalétriers / poinçon, entrait moisé / arbalétrier.

- Si vous avez terminé alors vous pouvez commencer à réaliser sur format A2, avec le logiciel Cadwork, le plan de chevronnage coté et une élévation d’une ferme en respectant les règles de l’art.

•  Descriptif des fermes :

Définition des pièces de la ferme à entrait moisé (double) :

     Les échantignoles seront réalisées dans les chutes de pannes, elles auront donc une épaisseur de 150mm. Vous ferez attention au sens du fil.

•  Informations complémentaires :

- Entraxe courant des chevrons : compris entre 500mm et 600mm.

- Une panne intermédiaire par pan.

- Entraxe horizontal des pannes : 1500mm.

- Débordement des pannes par rapport au nu extérieur des pignons : 600mm.

- Les murs ont une largeur de 200mm.

- Débord de toiture : 600mm.

- Délardement des pannes = 1/5ème de l'épaisseur maxi.

- Profondeur d'encastrement des fermes dans le mur : 150mm.

- Epaisseur maxi d'une ferme : 240mm (en pied, avec l'assemblage entrait moisé + arbalétrier)

Tous les assemblages seront de type traditionnel (embrèvement, tenon/mortaise, boulonné, chevillé,...)

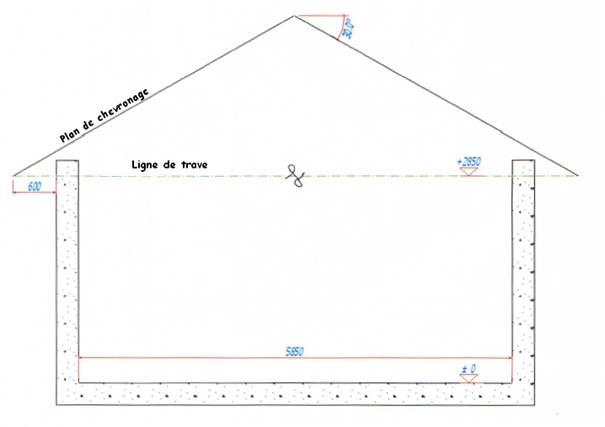

Coupe schématique de l'habitation.

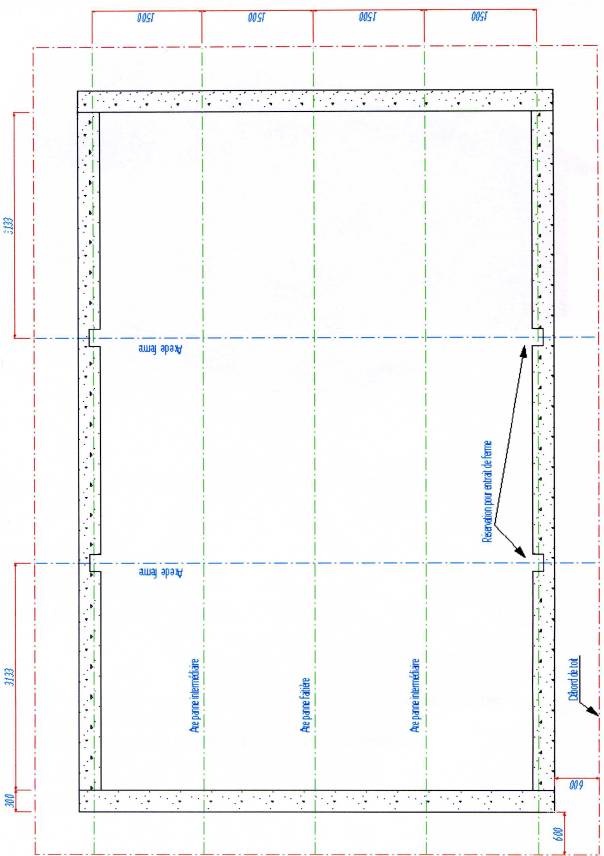

Un plan de maçonnerie.
