DOCUMENT CONTRAT

•  Objectifs

         On vous propose d’étudier la conception d’une charpente, 2 pans, composée de fermettes industrielles en « W » avec saillie en queue de vache.

         De plus on vous demande de mettre en évidence des techniques constructives spécifiques aux charpentes industrialisées.

•  On vous donne

Un cours sur les charpentes industrielles

Un document contrat

Un descriptif de l’ensemble

Un cours sur les fermettes industrielles et la problématique du contreventement papier et sur site.

Un plan de maçonnerie.

L’accès à Sagaweb et à la réglementation

•  Temps alloué

4 séances de cours

•  On vous demande

1 – Sur carnet de recherche (au format Word) :

- a - Etablir le mode opératoire de réalisation de l’accident de toiture qui permet le passage de la cheminée au travers de la toiture. (5 points)

- b – Etablir le mode opératoire de la réalisation puis de pose de l’échelle de toiture. (5 points)

 2 - Sur calque :

- a- Réaliser l’élévation d’une ferme de pignon au format A1. (10 points)

- b - Réaliser sur format A0 la vue en plan de chevronnage de la charpente, l’élévation d’une ferme et la cotation. Le contreventement sera réalisé en pointillé et en couleur en respectant la règle des couleurs données dans les « éléments constitutifs du contreventement » ci-dessous. (10 points)

- soins calques : 5 points

 3 – A l’aide du logiciel Cadwork,

- a - Réaliser une échelle de toiture (sur Cadwork). (5 points)

- b - Réaliser l’axonométrie de l’ensemble (sur Cadwork) (10 points)

 4 - A l’aide de Cadwork et sous Excel, vous réaliserez : (5 points)

- a - La nomenclature de définition de l’ensemble des bois et de la quincaillerie :

Fermettes.

Contreventement.

Quincaillerie.

•  Descriptif de l’ensemble :

Eléments constitutifs d’une fermette en « W » :

•      Fiche : 36 x 97

•      Entrait : 36 x 122

•      Arbalétriers : 36 x 122

•      Contre fiche : 36 x 97

Eléments constitutifs du contreventement et de l’antiflambement :

•      CVT (bleu) : 27 x 100

•      AFA (rouge) : 27 x 100

•      LFE (vert) : 27 x 100

•      LFA (vert) : 27 x 100

Informations complémentaires :

•      Pente de la toiture : 35%

•      Pureau compris entre 350 et 370mm

•      Entre axe des fermettes : 600mm

•      Le premier entre axe se situe au milieu de la maison.

•      Les fermettes de pignon seront sans débord et le dessus de l’arbalétrier sera aligné au dessous d’un arbalétrier courant.

•     Les débords de pignon seront réalisés par des échelles de toiture préfabriquées composées de pièces de 36 x 122, et fixées avec des équerres métalliques sur les pignons.

•      Les contreventements et anti flambage seront fixés par des pointes annelées de 4 x 80.

•      Le lattage 17 x 40

•    Une solution technique permettant le passage d’un conduit maçonné de cheminée (la face du bois entourant le conduit se situe à 170mm au minimum de la face du conduit)

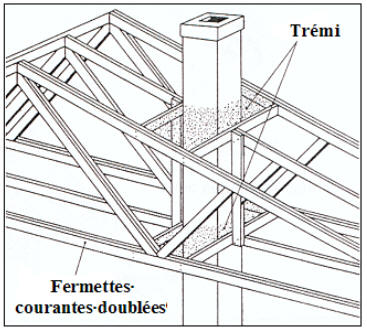

Détail de toiture :

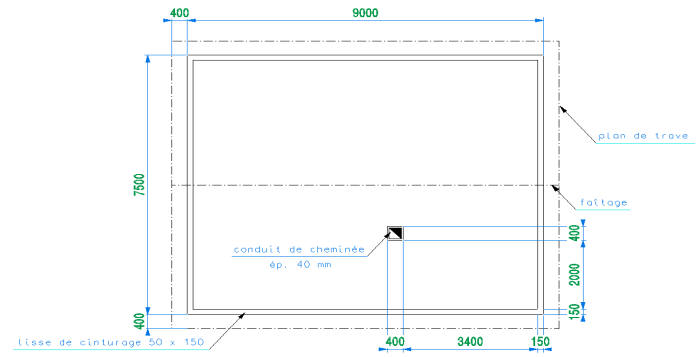

Plan de maçonnerie :
