•  Objectifs :

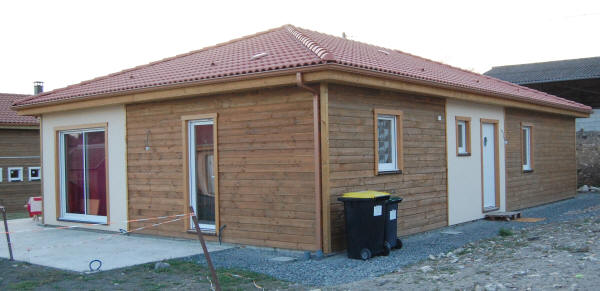

           Etudier puis dessiner les parois verticales d’une maison à ossature bois de type BBC (Bâtiment Basse Consommation) située dans le Puy de Dôme (63).

Définir des détails de liaisons entre les parois

Définir des détails d’intégration de menuiserie.

•  On donne :

Descriptif général des parois verticales :

- Un dossier ressource technique.

- L’entraxe de l’ossature : 600 mm (45 x 145).

- La hauteur hors tout de l’ossature de la dalle brute aux entraits : 2780 mm.

- Le débord du voile travaillant 30 mm en partie basse.

- Le débord du bardage de 30 mm sur la dalle.

- L'espace utile pour la porte d’entrée et la porte-fenêtre (lnb + 30 x et hnb + 20).

- L'espace utile pour les fenêtres (lnb + 30 x hnb + 60).

- La lisse basse sera simple au niveau des portes et double sous les portes-fenêtre.

- La bande d’arase posée entre la dalle béton et la lisse d'implantation sera une bande d'étanchéité

  Delta en polyéthylène.

Composition des parois verticales de l’intérieur vers l’extérieur :

- Plaque de plâtre BA 13 (1200 x 2500).

- Lattage 17 x 40

- Pare vapeur Siga Majpell 5,

- Rubans adhésifs Ampax, Ampacoll XT60

- Sur-isolation croisée de 45mm en laines de lin et chanvre (liteaux 45 x 45), Valnat λ= 0.037 W/m.K.

- Isolation laine de bois Steicoflex λ = 0.038 W/m.K, panneau de 1200 x 575 x 145 entre les montants

  d’ossature.

- Panneau d'OSB 12 mm (1220 x 2500), jouant le rôle de voile travaillant.

- Pare pluie Delta vent N plus

- Lame d’air fortement ventilée entre lattage vertical de 30 x 40.

- Bardage horizontal Silverwood Natur 19mm x 147mm, assemblé par rainure et languette (Profil Ontario) cloué

  avec des pointes inox. L’angle sera géré sur le chantier avec une baguette d’angle.

- Le pare rongeur en partie basse du mur.

Le plan d’exécution de l’habitation avec les précisions suivantes :

              - Cotes : contour extérieur de l’ossature des parois verticales 14500 x 9000 .

              - Cotes des menuiseries correspondant respectivement à lnb et hnb.

              - Vous disposez de 2 x 3 semaines pour traiter le projet.

La position des menuiseries :

Les cotes d’allège (menuiseries à la surface lisse basse / lisse d’implantation)

RC1     LAF01            74 mm (porte d’entrée)

           LAF02            1465 mm (WC)

           LAF03            1165 mm (Cuisine)

RC3     LAF05            65 mm (Porte fenêtre)

RC5     LAF07            965 mm (Fenêtre chambre)

       LAF08         965 mm (Fenêtre chambre)

Remarque : les cloisonnements intérieurs ne seront pas étudiés.

•  Barème :

•  On vous demande :

 Partie N°1 – Analyse du dossier sur un carnet de recherche réalisé avec un traitement de texte (les feuilles seront agrafées)

1 - Justifier le choix de découpage des panneaux. Vous prendrez en compte l’optimisation du nombre de panneaux et leur type.

2 – Pour vérifier la conformité de la maison avec le label BBC (RT2012) l’étude thermique fait apparaître la nécessité de calculer le % des surfaces opaques et des surfaces vitrées pour chaque mur. Vous effectuerez ensuite le calcul pour l’ensemble des murs. Le pourcentage des surfaces vitrées est-il conforme à la RT2012 ?

3 – Calculez la résistance thermique moyenne des murs RC1, RC3, RC5. Puis vous calculerez la résistance thermique moyenne d’un mètre carré de surface de mur.

Partie N°2 - Sur calque A2, à l’encre, à l’échelle 1:20 vous devez réaliser les documents de fabrication du mur RC1 (trois vues) :

4 - Représentez l’ossature de la façade avec le calpinage du voile travaillant de manière fictive (en trait continu fin). Vous inclurez votre calpinage dans votre bon de commande (tableur).

5 - Vous ferez apparaître sur votre dessin la cotation du mur d’ossature nécessaire à sa réalisation.

Partie N°3 - A l’aide du logiciel Cadwork,

6 - vous réaliserez le mur RC5 complet (trois vues).

Puis vous réaliserez une partie du carnet de détail de fabrication faisant apparaître  :

7 – les détails de la liaison entre la menuiserie LAF07 (Type PVC – K-Line) et le mur d’ossature à l’aide de deux coupes, une verticale et une horizontale.

Partie N°4 - Sur calque A3 à l’encre, on vous demande de réaliser une partie d’un carnet de détail pour la pose faisant apparaître :

8 - le détail de la liaison d’angle complète des murs RC5 et RC6 en coupe horizontale.

9 – Le détail de la liaison entre les murs RC6 et RC7 en coupe horizontale.

10 – La liaison entre la lisse d’implantation et la lisse basse du mur RC1 au droit d’une cheville expansible en coupe verticale. Vous ferez apparaitre le détail de l’implantation du pare rongeur..

Partie N°5 - Sur tableur

11 -  Pour les trois murs RC1, RC3, RC5, vous effectuerez le devis quantitatif de l’ossature en sachant que les débits sont issus d’avivés de 45 x 145 x 7500. Puis vous optimiserez vos coupes afin de minimiser la commande totale des bois d’ossature.

12 - Vous effectuerez le devis quantitatif du parement extérieur, de l’isolant et des quincailleries nécessaires à la fixation de l’ossature et du voile travaillant.

13 - Chaque panneau est repéré sous forme d’un code. Les trois panneaux feront l’objet d’une nomenclature spécifique dans laquelle vous ferez apparaître le calpinage et la quincaillerie complets.

Partie N°6 - Pose - Transport

14 – Sachant que pour limiter les en cours dans l’usine d'assemblage des murs, c’est l’ordre de pose des murs qui définit les ordres de fabrication. Vous proposerez en le justifiant un ordre de pose des murs. Puis vous en déduirez l’ordre de fabrication des murs.

15 - Vous proposerez une vue en plan du rangement des murs sur la remorque du camion de transport en repérant les murs par des rectangles contenant les codes des murs. La longueur totale de la remorque est de 13.70 m, sa largeur de 2.50 m, la hauteur totale de la remorque est de 3.10 m, la hauteur utilisable est de 2.75 m.

•  Vous devez :

rendre les documents établis au fur et à mesure de leur exécution

- Le respect des règles de mise en œuvre définie par le D.T.U. 31.2.

- traiter les questions dans l’ordre.

- avoir un raisonnement cohérent avec les éléments du descriptif.

- remettre une représentation graphique très soignée et précise

ALLEGE : hauteur du bas de la menuiserie au sol fini.

DORMANT : Cadre fixe scellé dans la maçonnerie sur lequel sont montées les parties mobiles de la menuiserie à savoir les vantaux.

HORS-TOUT : Equivalent d’une dimension “Totale” : il s’agit de la hauteur et de la largeur totale de la menuiserie, donc de la place prise par la menuiserie à l’intérieur.

IMPOSTE : Partie fixe ou mobile située en partie haute des menuiseries (ou dessus des battants).

LINTEAU : Elément porteur (béton, pierre, métal, bois) situé au dessus d’une ouverture.
