•  Objectifs :

On souhaite réaliser l’étude d’un bâtiment municipal situé à la Canourgue en Lozère à une altitude de 641 mètres. Ce bâtiment est une pépinière d’entreprises destiné à recevoir un atelier avec vestiaires. Il sera réalisé en bois massif et en bois lamellé collé.

La structure du bâtiment sera contreventée pour supporter les efforts de vent en long pan et en pignon.

L’habillage est réalisé en panneaux sandwich Promisol mais il ne reprendra pas le contreventement du bâtiment. La stabilité de ce bâtiment sera assurée par la structure bois uniquement.

Remarque :

Le vestiaire et les menuiseries ne sont pas dans la zone d’étude.

•  On vous donne dans la Dropbox

Un cours sur la fabrication du bois lamellé-collé.

Un cours sur les ferrures en acier.

Un cours sur le contreventement des bâtiments.

Ce document contrat.

Les plans d’architecte et du constructeur bois de ce bâtiment.

Le lot 3 du DCE et le CCTP afférent à votre étude.

Deux fichiers sur les colles du BLC.

Des photos de la structure.

•  Travail à réaliser

a -  Analyse + Croquis

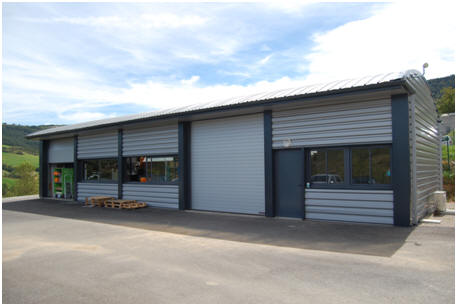

- On vous demande de réaliser l’étude de ce bâtiment. Pour se faire suite à une analyse des plans de l’architecte, de la photo ci-dessus et des plans du constructeur bois vous ferez apparaître les différences entre ces documents et la réalité, puis vous justifierez ces différences d’un point de vue technicien constructeur bois.

- Vous réaliserez le croquis à main levée de la structure du bâtiment en perspective. Après avoir scanné votre croquis vous ferez apparaître, les descentes de charges sur les poteaux ainsi les reprises de charges de vent en long pan et en pignon en justifiant leur positionnement.

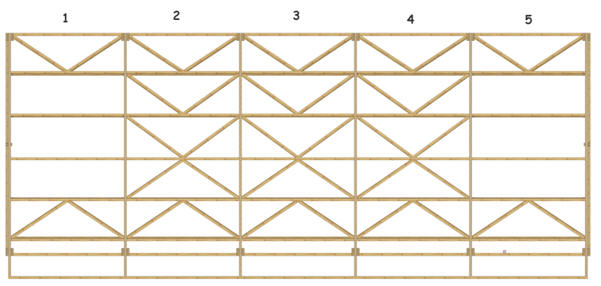

- Le contreventement du bâtiment sera réalisé à l’aide de butons placés en K. Pour l’exercice, la file 2 sera contreventée avec des butons vissés directement sur les pannes, la file 4 sera contreventée avec des butons mis en position grâce à des ferrures métalliques articulées.

- Vous réaliserez deux croquis de mailles de contreventement en K, une maille vissée, l’autre maille avec des ferrures métalliques.

- Les pannes faitières seront fixées avec des vis de type SFS Intec WT,  les autres seront fixées avec des sabots de type Simpson. Vous réaliserez le croquis de l’assemblage en coupe d’une panne faitière sur un arbalétrier avec les vis SFS. Vous marquerez d’un trait d’axe bleu la vis qui travaille en traction, d’un trait rouge, la vis qui travaille en compression.

- Définir complètement la lamellation des arbalétriers, l’épaisseur en fonction du rayon de courbure et le nombre de lamelles nécessaires. En fonction de l’enduction vous définirez la quantité de colle nécessaire à la réalisation des arbalétriers.

- Vous donnerez la définition des 5 mots surlignés en gras et en italique.

b - Note de calcul

Définir les bandes de chargement reprises par les arbalétriers et les pannes faitières.

En fonction du chargement de votre bande de chargement et de l’angle de pose de la vis, définir les efforts repris par chaque vis au faitage

Définir la section des pannes faitières en fonction du matériau choisi. Vous choisirez le sabot que vous allez utiliser pour tenir vos pannes, vous préciserez sa référence, en justifiant ses caractéristiques, puis vous préciserez le type de clouage retenu, clouage partiel ou clouage total. (Catalogue Simpson).

b -  Dessin – CAO

Vous réaliserez la structure du bâtiment en faisant apparaître tous les éléments de contreventement dans un dessin en 3D.

Vous réaliserez une partie des documents nécessaires à l'exécution du bâtiment, à savoir :

La façade avant du bâtiment cotée,

Un pignon coté,

Un arbalétrier coté,

Le plan de ferrure de la toiture où toutes les ferrures seront repérées pour le montage,

Le dessin de définition coté des ferrures utilisées.



Je vous rappelle qu'un dessin de définition est un dessin qui définit une seule pièce à l'aide de deux ou trois vues cotées en vue de sa fabrication.

c - Transport + Levage

Vous proposerez une solution pour le transport et le levage de la structure de ce bâtiment. Pour ce vous définirez :

La façon dont les éléments vont être transportés.

Les moyens de levage utilisés et leur localisation,

L’ordre opératoire de levage de tous les éléments de la structure,

Vous définirez les équipements de protection individuels (EPI) ainsi que les équipements de protection collectifs (EPC) mis en œuvre sur ce chantier.

•  Description du bâtiment :

Les arbalétriers sont en bois lamellé collé cintrés.

Les poteaux sont des poteaux moisés avec une entretoise centrale.

•  Temps alloué

Vous disposez de 5 séances et le rendu du thème est progressif, chaque semaine, vous mettrez dans votre répertoire de la dropbox le travail effectué sous forme de fichier à jour.

•  Annexe

Cette structure sera calculée conformément aux prescriptions et recommandations des textes et règles en vigueur NV 65, devra tenir compte du :

- poids propre de la charpente

- poids de la couverture : bacs aciers 10 daN/m2

- poids de la neige en tenant compte d'accumulation possibles : Région 2A à une altitude de 641m.

- vent : Région II - Site normal.

La couverture sera en panneaux sandwich nervurés et cintrés, type PROMISOL 1001 TS 60 d’Haironville, épaisseur 60 mm teintés.

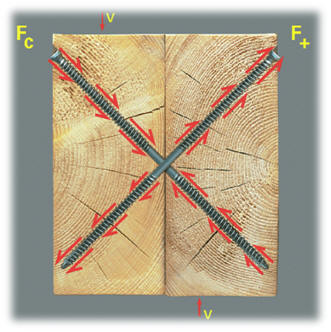

Répartition des efforts dans une vis double filet WT-T SFS :

•  Liste des documents à rendre dans votre répertoire créé dans la Dropbox au format pdf uniquement :

a -  Documents de travail à rendre via la Dropbox

- Analyse ; (A rendre sous le format A1 Analyse Nom Prénom)

- Notice de calculs. (A2 Notice Nom Prénom)

b -  Croquis à rendre Via la Dropbox

- Croquis structure bâtiment descentes charges ; (B1 Descente Nom Prénom)

- Croquis structure bâtiment vent en long pan ; (B2 VLP Nom Prénom)

- Croquis structure bâtiment vent en pignon ; (B3 VPignon Nom Prénom)

- Croquis des deux mailles contreventées. (B4/B5 Mailles Nom Prénom)

c -  Plans Cadwork à rendre Via la Dropbox au format pdf

- La façade avant ; (C1 Façades Nom Prénom)

- Un pignon ; (C2 Pignon Nom Prénom)

- Un arbalétrier ; (C3 Arbalétrier Nom Prénom)

- Le plan de ferrure ; (C4 Ferrures Nom Prénom)

- Dessins définition ferrures. (C5 Nom Prénom – c5 – Ferrures)

- Transport + Levage

•  Critères d’évaluation

a - Analyse	Travail individuel	20
a – Notice	Travail individuel	20
b - Croquis	Travail individuel – Descente	5	20
	Travail individuel – Vent LP	5
	Travail individuel – VPignon	5
	Travail individuel – Mailles	5
c - Dessins CAO	Travail individuel	20
d – Transport - Levage	Travail individuel	20

 Remarque : la rédaction de l’analyse sera personnelle et numérique, vous pouvez y mettre des informations techniques tirées d’Internet mais en citant vos sources. Le plagiat est strictement interdit car sans intérêt.
