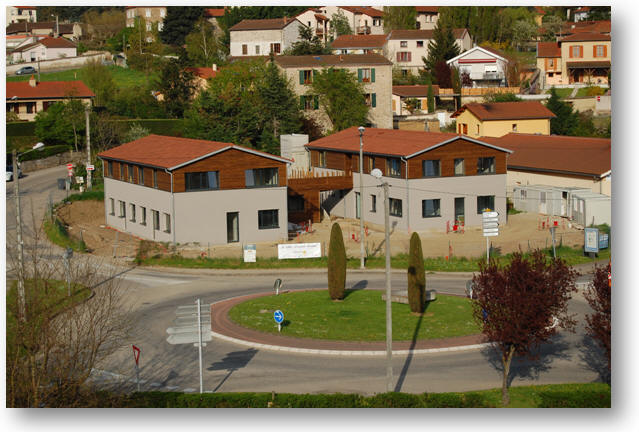

Centre médicalisée bâtiment C

Retour

•  Objectifs :

- On souhaite étudier un bâtiment R + 1. Ce bâtiment est situé en région neige A2 à 350 mètres d’altitude, en région vent 2 sur un site de rugosité IV. Les murs livrés sont des murs coque.

•  On vous donne :

- Ce document contrat;

- Les plans d’architecte nécessaires à la réalisation;

- Le DCE;

- L’accès à Sagaweb;

- Les logiciels professionnels Cadwork, Mitek, MD Bat.

•  On vous demande de réaliser :

1.  L’analyse du projet

Vous proposerez un compte rendu succinct qui donnera les principales caractéristiques et les contraintes de votre étude :

•  La géométrie, la trame du bâtiment, le plan général de couverture…

•  Les schémas de principe de la stabilité du bâtiment selon

- les charges verticales,

- les charges horizontales de long pan,

- les charges horizontales de pignon.

• L’influence des autres lots (couverture, gros œuvre, menuiseries, transport, levage …) sur la conception (solutions retenues) de la charpente.

• Vous donnerez la chronologie de mise en œuvre des isolants et de l’étanchéité de ces murs.

•  Il s'agit d'un ERP, vous définirez les contraintes au feu que doit respecter ce bâtiment et vous proposerez une solution pour gérer cette problématique feu.

2.  Notice de calcul :

• Déterminer les charges permanentes :

- de la toiture;

- des murs bois;

- du solivage.

•  Déterminer les charges surfaciques d’exploitation sur le plancher.

•  Déterminer les charges dues à la neige.

•  Déterminer les pressions dues au vent sur les différentes parois. Puis vous calculerez les efforts repris par le mur de refend.

Parties à étudier :

•  La charpente du bâtiment,

•  Le solivage,

•  Le chaînage du bâtiment au niveau des linteaux des menuiseries

•  Les connecteurs

Pour chacune des parties à étudier :

 •  Vous établirez un choix justifié de l'élément le plus défavorable.

• Vous rédigerez la note de calcul concernant les vérifications ELU, ELS des solives et des linteaux.

•  Dans la note de calculs vous vous attacherez à vérifier si un clouage partiel des connecteurs est suffisant.

3.  Dossier d’exécution :

Vous ne travaillerez que sur les deux murs visibles sur l’axonométrie de la page 1 et réaliserez les plans généraux des points suivants :

• Les deux plans de façades (intérieurs) faisant apparaître les découpes de murs et l’identification des murs.

•  Les plans des panneaux d’ossature des deux façades.

•  Le plan de solivage avec le platelage en pointillé.

•  Le plan de charpente du bâtiment faisant apparaître la stabilité de la charpente (Mitek).

4.  Dessins de détails

Vous réaliserez les croquis des points suivants :

•  Les croquis du carnet de détails faisant apparaître :

- Une coupe verticale à main levée de dessin détaillée faisant apparaître l’implantation d’un mur avec les différents isolants sur la longrine.

- Une coupe verticale à main levée détaillée faisant apparaître l’implantation d’une menuiserie de votre choix.

- Une coupe horizontale avec logiciel faisant apparaître une liaison d’angle.

• L’élévation d’une fermette cotée avec ses détails de liaison et chaque pièce de bois (Mitek).

• le carnet de ferrures,

5.  Sur calque, vous réaliserez les dessins de détail montrant :

• Une coupe partielle du plancher faisant apparaître la composition complète du plancher. (du plafond fini, jusqu’au sol fini).

• Une coupe partielle transversale d’un mur centrée sur l’allège d’une menuiserie du R+1 depuis le BA13 jusqu’au bardage à clin et à l’enduit.

6.  Levage. (A réaliser en Chantier)

On vous demande

En fonction des données de votre projet, de proposer une solution de levage de la structure bois étudiée ainsi que des points de sécurité à respecter. Vous ferez apparaître les différentes phases de montage sous forme de schéma.

• De choisir une grue pour effectuer ce levage,

• De réaliser le P.I.C.
