Toiture terrasse

(Spécial Covid-19)

Retour


(Document contrat)

  •  Objectifs :

On souhaite étudier la réalisation d’une toiture terrasse du bâtiment central de la maison médicalisée. Cette toiture est une toiture chaude, en pointe de diamant inversée avec deux évacuations d’eaux pluviales situées sur la ligne d’égout au centre de la toiture terrasse.

  •    Travail à effectuer

a -  Analyse :

On vous demande de définir précisément les matériaux qui seront utilisés pour réaliser cette toiture terrasse et de les quantifier. Dans un tableau vous ferez apparaître le conditionnement et le coût de ces matériaux. Vous partirez des solives jusqu’aux lames de circulation sur la toiture terrasse. Le chevêtre du Vélux fait partie de la zone d’étude, mais pas le Vélux.

Vous préciserez la gamme de fabrication permettant de réaliser cette toiture terrasse. Vous réaliserez les croquis explicatifs progressifs, à main levée, de la réalisation de la toiture terrasse.

b -  Dessin - On vous demande

- Une vue en plan du calepinage de l’OSB pour réaliser la pointe de diamant faisant apparaître la position des évacuations des eaux pluviales.

- De réaliser d’un dessin de détail en coupe au niveau du mur central, faisant apparaître devant une solive, tous les éléments présents le long de la jonction entre un récupérateur d’eau vertical et une crépine.

- Vous réaliserez une coupe partielle de la fixation du chevêtre sur les deux murs en faisant apparaître tous les éléments de liaison.

c -  Croquis

On vous demande de réaliser :

-  Une perspective montrant la réalisation des facettes inclinées de cette toiture terrasse pour orienter les eaux pluviales (EP) vers les trous d’évacuation.

- Une coupe partielle de la toiture partant du faux plafond et allant jusqu’aux lames de circulation sur la toiture en faisant apparaitre les matériaux utilisés en couleur et avec une légende.

  •  Critères d’évaluation

Analyse Travail individuel 7 20
Dessins Travail individuel 13
Croquis Travail individuel   20
  •  Annexe :

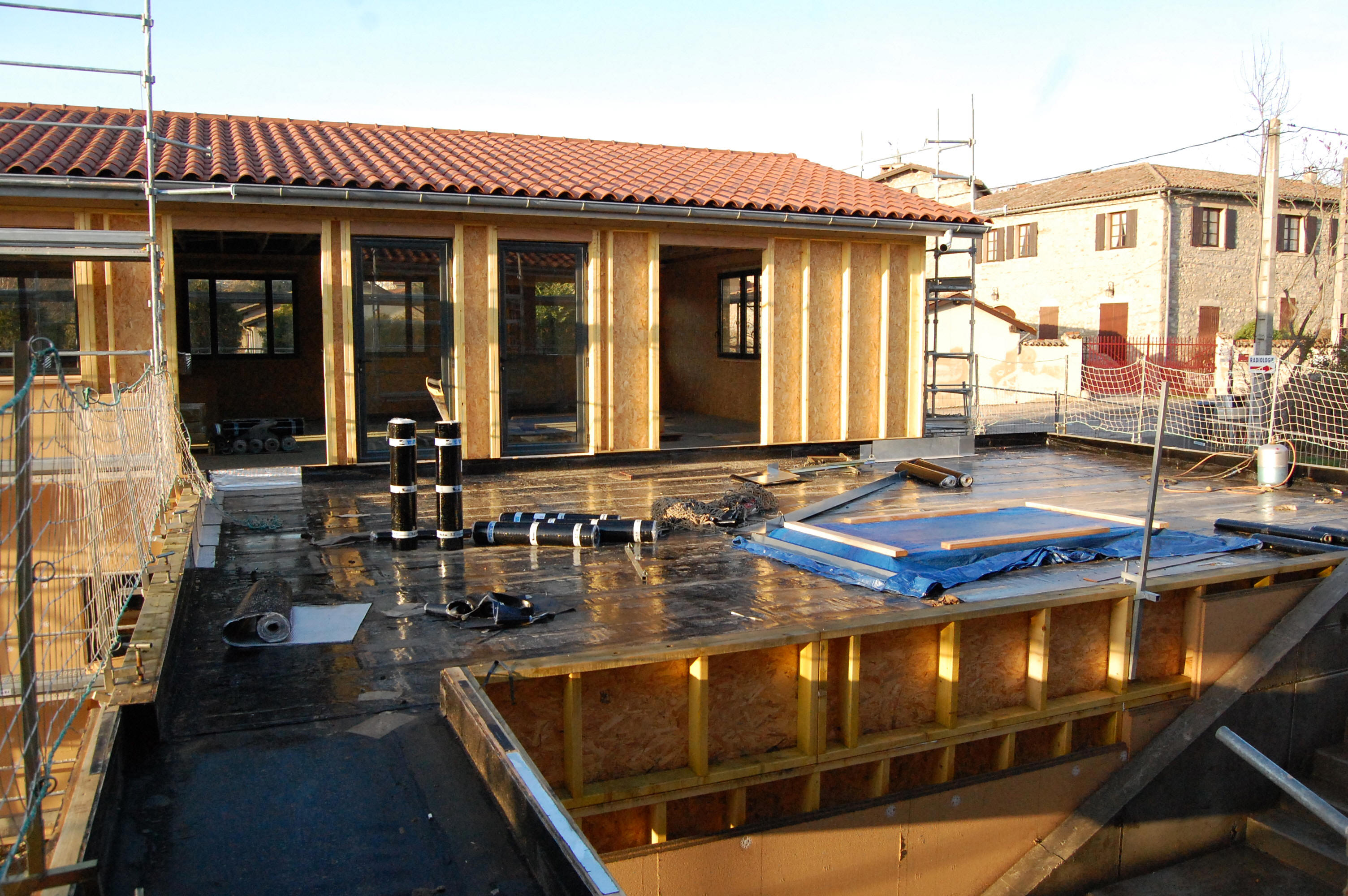

a - Vues de la toiture terrasse :

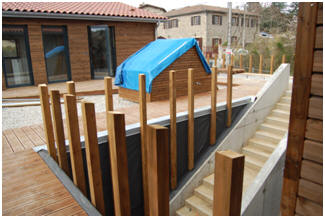

Mise en place des gardes corps

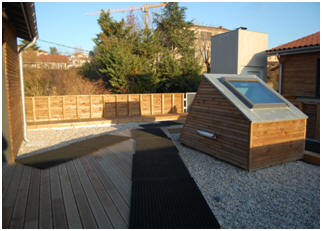

Pose des lames de circulation sur plots
Plinthes pour cacher les plots Vue générale
  •  Poser une évacuation d'eaux pluviales (EP)

Toujours utiliser les évacuations d'eaux pluviales préformées qui seront garantes d'une finition parfaitement étanche. En fonction de la construction de toiture choisie/existante, 2 modèles sont à disposition :

- Évacuation rectangulaire horizontale avec sortie ville (90° ou 45°)

- Evacuation ronde verticale

Déterminer l'endroit ou placer l'évacuation, dessiner le contour de celle-ci à l'aide d'une craie et découper le segment ou doit venir la buse dans la membrane 1 ou 3. Scier éventuellement la buse d'évacuation à la bonne longueur.

Schémas de principe et illustrations

Appliquer ensuite deux traits ininterrompus de colle : un autour de la partie découpée et un à l'intérieur du contour dessiné 2 ou 4. Pour un collage homogène, appliquer les traits de colle à ± 2cm du bord. Placer l'évacuation dans la colle et compresser fortement. Prendre soin qu'une petite quantité de colle ressorte du dessous de la pièce d'évacuation et éliminer prudemment le surplus.

Remarques : la rédaction de l’analyse sera personnelle, vous pouvez y mettre des informations techniques tirées d’Internet en citant vos sources.

Cours sur les toitures terrasses.
