TP N°3 – CI1-2
|
Fonction d’un produit
|
Durée : 1 h 00 |
 |
Analyse fonctionnelle interne
|
 |
Support :
MINIDOSA
|
|
Nom et classe des élèves : |
|
Matériel ressource :
A
Système Minidosa. |
Documents ressources :
A
Fiche de référence R2 et R3
A
Documentation technique de mise en oeuvre |
|
Compétences attendues :
AF4 :
Distinguer la fonction de base parmi les fonctions de service ; une
fonction d'usage d'une fonction d'estime ; une fonction de service
d'une fonction technique.
AF5 :
Repérer les solutions constructives associées aux
fonctions techniques qui contribuent à la réalisation des fonctions
d'usage. |
|
Problème technique :
Le
diagramme pieuvre du système Minidosa ayant été égaré par un
technicien étourdi, reconstruire ce dernier. |
@

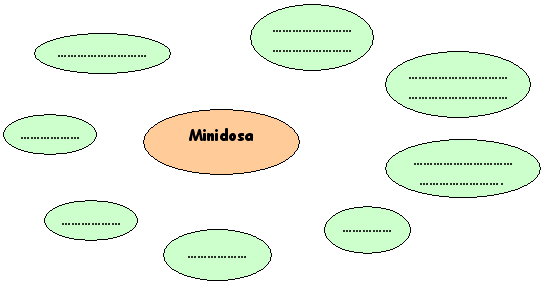

Compléter le diagramme pieuvre
On donne la
liste des fonctions suivantes
Fs1: Remplir
le flacon de parfum.
Fs2: Mettre
un bouchon sur un flacon;
Fs3: Être
utilisable par l’opérateur en toute sécurité;
Fs4:
Permettre l’alimentation électrique des éléments;
Fs5:
Permettre l’alimentation pneumatique des éléments;
Fs6:
Présenter un bel aspect esthétique.
Fs7:
Respecter l’environnement (pollution, bruit,......);
Fs8:
Résister à l’atmosphère ambiante;
Fs9:
Permettre le stockage du parfum;
Fs10:
Permettre le stockage des bouchons.
@
Distinguer une fonction principale d'une fonction contrainte.
Indiquer dans
le tableau ci-dessous les fonctions principales et les fonctions
contrainte (Voir Fiche de référence R2).
|
|
Fonction
principale |
Fonction
contrainte |
|
Fs1:
Remplir le flacon de parfum. |
|
|
|
Fs2:
Mettre un bouchon sur un flacon; |
|
|
|
Fs3: Être
utilisable par l’opérateur en toute sécurité; |
|
|
|
Fs4:
Permettre l’alimentation électrique des éléments; |
|
|
|
Fs5:
Permettre l’alimentation pneumatique des éléments; |
|
|
|
Fs6:
Présenter un bel aspect esthétique. |
|
|
|
Fs7:
Respecter l’environnement (pollution, bruit,......); |
|
|
|
Fs8:
Résister à l’atmosphère ambiante; |
|
|
|
Fs9:
Permettre le stockage du parfum; |
|
|
|
Fs10:
Permettre le stockage des bouchons. |
|
|
@
Distinguer une fonction d'usage d'une fonction d'estime.
Indiquer dans
le tableau ci-dessous les fonctions d'estime et les fonctions d'usage
(Voir fiche référence R2).
|
|
Fonction
d’usage |
Fonction
d’estime |
|
Fs1:
Remplir le flacon de parfum. |
|
|
|
Fs2:
Mettre un bouchon sur un flacon; |
|
|
|
Fs3: Être
utilisable par l’opérateur en toute sécurité; |
|
|
|
Fs4:
Permettre l’alimentation électrique des éléments; |
|
|
|
Fs5:
Permettre l’alimentation pneumatique des éléments; |
|
|
|
Fs6:
Présenter un bel aspect esthétique. |
|
|
|
Fs7:
Respecter l’environnement (pollution, bruit,......); |
|
|
|
Fs8:
Résister à l’atmosphère ambiante; |
|
|
|
Fs9:
Permettre le stockage du parfum; |
|
|
|
Fs10:
Permettre le stockage des bouchons. |
|
|
@
Distinguer une fonction de service d'une fonction technique
Relier les
fonctions de service aux fonctions techniques correspondantes
|
Fonctions de service
|
Fonctions techniques
-
Détecter une présence de flacon
-
Maintenir le flacon
-
Expulser le liquide
-
Guider en rotation (le bouchon)
-
Guider le flacon en rotation
-
Amener les bouchons
|
|
@
Compléter page suivante le diagramme FAST de la fonction Fs2 en
inscrivant le
nom des solutions constructives retenues pour chacune des fonctions
techniques manquantes.
@
Repérer
les solutions constructives associées aux fonctions techniques qui
contribuent à la réalisation des fonctions d'usage.
A l'aide
des numéros proposés dans le tableau ci-dessous, repérer sur les photos du
Minidosa, les solutions techniques mises en évidence par le « FAST »
précédant.
|
|
Chaîne
d’énergie |
Chaîne
d’information |
Action |
|
1 |
Rampe
inclinée |
|
|
|
|
2 |
API
(Automate) |
|
|
|
|
3 |
|
|
|
|
|
4 |
Tube |
|
|
|
|
5 |
Moteur
électrique |
|
|
|
|
6 |
Plateau |
|
|
|
|
7 |
Réservoir
|
|
|
|
|
8 |
Capteur |
|
|
|
|
9 |
Energie
électrique |
|
|
|
|
10 |
Electrovanne |
|
|
|
|

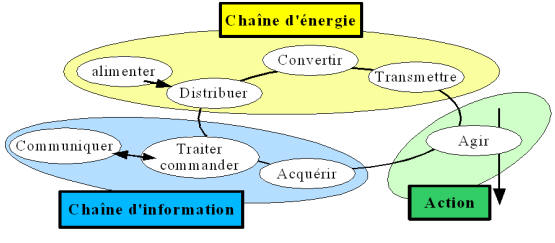

Préciser, dans le tableau ci-dessus, le rôle des solutions
techniques dans la chaîne fonctionnelle.
(Chaîne
d'énergie, Chaîne d'information ou Action).
|
 |
|
