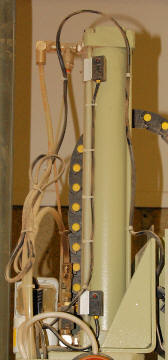

La scie est positionnée par un vérin
double effet. Le maintien en position se fait par des
bloqueurs montés sur les orifices des vérins. Ces
bloqueurs sont à pilotage pneumatique.
Bloqueur supérieur
Capteurs
ILS (Interrupteur à lame
souple) déplacement vertical de la scie
Sur ce vérin double effet, deux capteurs ILS
(Interrupteur à Lame Souple) sont montés à chacune
des positions extrêmes du vérin. .
La
nature du signal est Tout Ou Rien (TOR).
ILS fin de course
supérieur
ILS fin de course
inférieur
Capteur de sécurité à câble
Cet arrêt
d'urgence à câble est dédié à la protection
des personnes sur une installation de grande
longueur. Un arrêt d'urgence à câble est
conçu pour répondre aux besoins d'étanchéité
par son corps métallique compact et pour
résister aux poussières de l'environnement
hostile. Le réarmement se fait par le
bouton-poussoir bleu. Grâce à la "ligne de
vie" pré-tendue, la fonction arrêt
d'urgence peut être activée en n'importe quel point du
câble et il est situé à hauteur de main. Le contact
utilisé est un contact normalement fermé (NC). La nature
du signal est Tout Ou Rien (TOR).
