Débuter avec Electronic Workbench

Retour

Lancer le logiciel en cliquant sur l’icône du bureau :

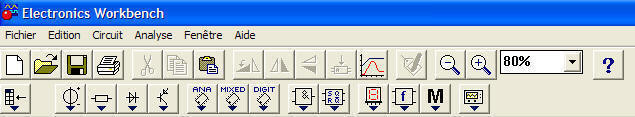

Pour la réalisation d’un schéma, utiliser les icônes nécessaires dans la liste ci dessous :

Portes logiques - Indicateurs - Générateur de mots

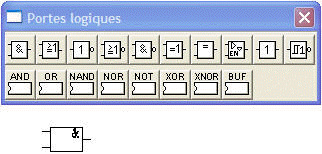

Par ce menu il est possible de choisir une porte logique (ET, OU, NON,..)

Avec ce menu vous devez choisir le générateur de mots logiques

Par ce menu vous devez choisir l'afficheur 7 segments

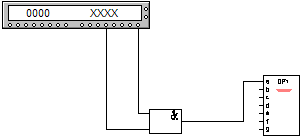

Réalisez vos schémas de câblage :

Cliquer deux fois sur le générateur de mots pour faire apparaître le tableau de réglage ci-dessous.

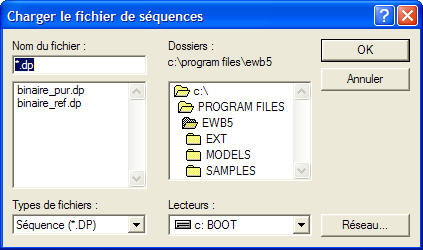

Appuyer sur Pattern puis cliquer sur ouvrir puis <Accepter> pour charger les séquences binaires :

Choisir la séquence binaire qui vous convient, puis <OK>.
