Lexique du langage PB
SI : test de variable SI/ : test du complément de variable (ex: SI/ a = SI ET : ET logique. Range le résultat du ET au repère indiqué (bit interne ou sortie). OU : OU logique. Range le résultat du OU au repère indiqué (bit interne ou sortie). MU : Mise à Un d'une variable. MZ : Mise à Zéro d'une variable préalablement mise à un. TP : temporisation. EANT : Etape ANTérieure (d'un grafcet). RCEP : RéCEPtivité. EPOS : Etape POStérieure (d'un grafcet). FORU : forçage à Un. FORZ : forçage à Zéro. SAUT : (absolu) En fin de programme, indique l'adresse de retour en début de traitement permanent. (relatif : Déroutement du traitement d'un nombre décimal de lignes à sauter en avant. PRED : PREDétermination. Opération permettant la réinitialisation des données par programme. Cette instruction agit sur la zone mémoire comprise entre 0800 ® 080B
Registres de données : 80C ® 817 Entrées de l'automate: 000 ® 017(hex) Sorties de l'automate: 020 ® 02F Zone mémoire programmable : 0C30 ® OE9F (soit 600 lignes). Indicateurs de comparaison :

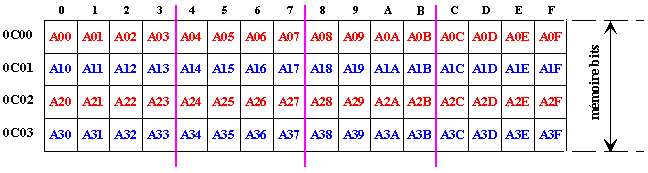

Bits internes :
0C1E : décalage 0C1F : décalage opérations arithmétiques et logiques 0C20 : adresse suivant un saut absolu 0C22 : registre de l'UC utilisé pour les codes DE, APL, IDL 0C23 : registre de l'UC utilisé pour les codes DE, APL, IDL 0C28 : registre index héxadécimal 0C29 : registre index héxadécimal 0C2A : registre index héxadécimal 0C2B : registre index héxadécimal 0C2C : compteur ordinal 0C2D : N° de page des opérandes - Valeur de l'index (PB400) 0C2E : indicateurs 0C2F : SAUT adresse du programme d'interruption 0C30 : adresse du début du programme maître programme 0E9F : adresse de la fin du programme maître
|
)
