Dossier ressource de la station 1

(Station de distribution)

Retour

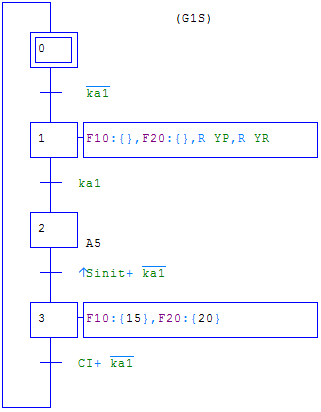

 Grafcet de sécurité (G1S)



Grafcet de Fonctionnement Normal (G1FN)

Attention les fonctions Reset/Set sont utilisées dans ce grafcet pour des raisons d'homogénéité avec le mode manu.



Grafcet de conduite (G1C)

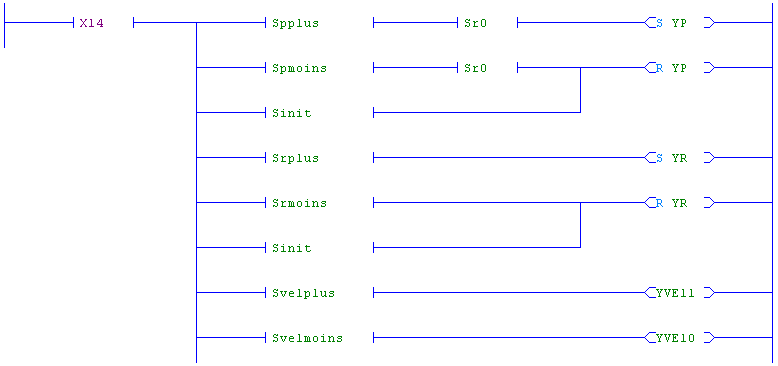

Réseaux Ladder du mode manuel

Conditions initiales : (CI sur U100)

Mode Manuel :
