Logique Booléenne BTS SCBH

•    Logique

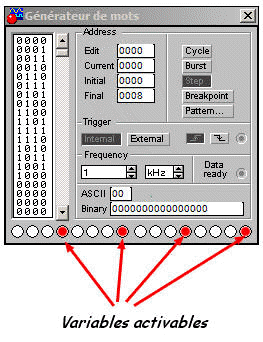

Un générateur de mots est un système logique qui permet d'activer logiquement (0,1) les variables a, b, c, d. Les états des variables sont ensuite traités par les portes logiques et activent les variables de sortie A, B, C.

•  Travail à effectuer :

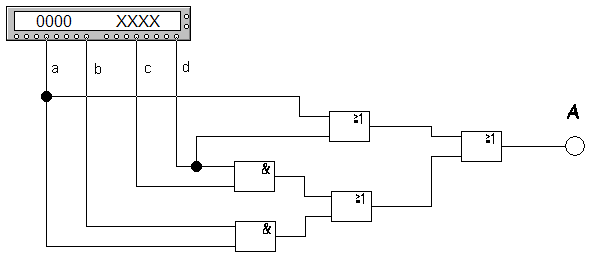

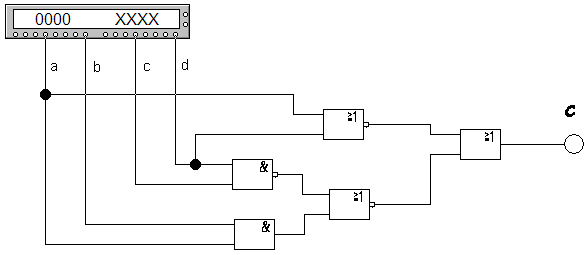

Donnez les équations logiques des variables de sorties A, B, C.
