Lecture
de schéma de câblage
(Station de distribution)
Retour
1 - On vous demande d'identifier les
différents composants trouvés sur les schémas de câblages du
système ci-dessous. Pour ce, vous avez à votre disposition, les schémas de
câblage des entrées et sorties du poste 1.
2 - Une fois les composants identifiés,
répondre aux questions suivantes :
a -
quel est le rôle du relais KA1 ?
b - combien de contacts auxiliaires du relais KA1 utilise-t-on
sur ce poste ?
c - Donnez le sens de O0,2 puis de I0,3.
d - quel est le type du capteur de détection (S)p0. Donnez sa
tension d'alimentation. Ce capteur est-il un deux fils ou un trois fils ?
e - que signifie x3-19 ?
f - sur ce système, il y a trois types d'organes de commande
de boutons poussoirs. Donnez leur type et faites en une représentation
schématique.
g - définir le rôle du chien de garde et du pressostat dans
la boucle d'auto-alimentation de la mémoire.
Documents ressources
a -

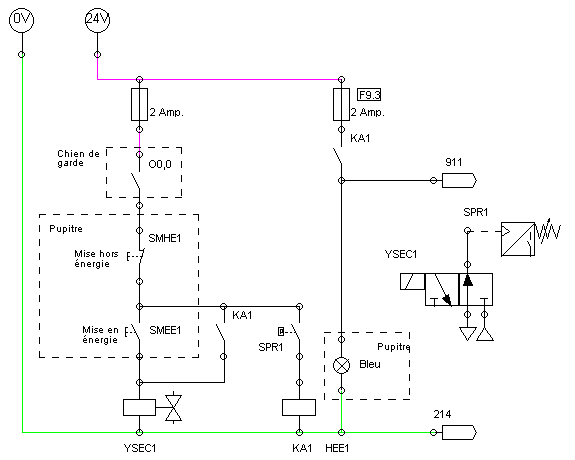

Alimentation du système

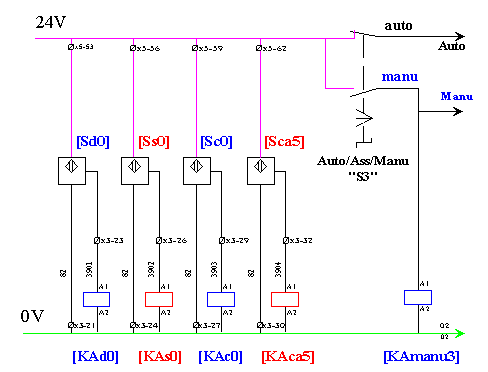

b -
Sélecteur
auto/manu
b -

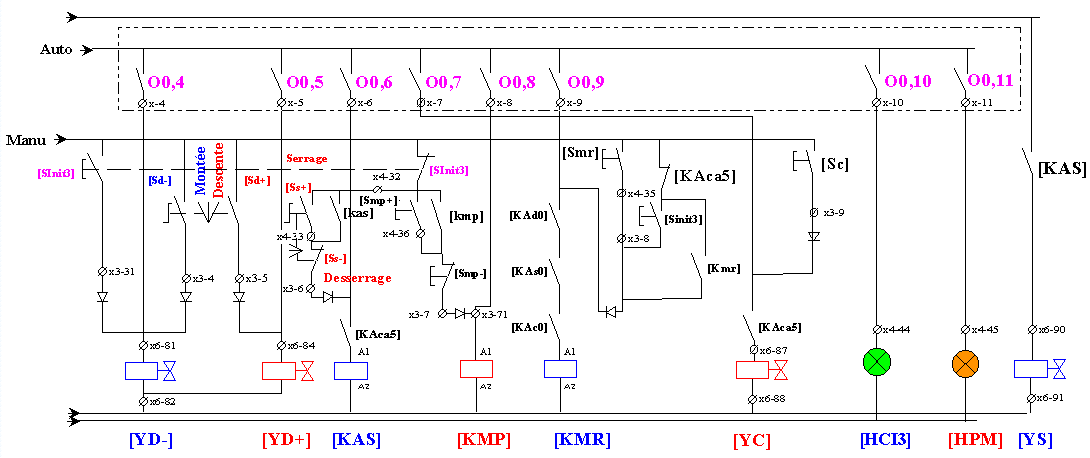

Câblage des récepteurs
|
