TD d'analyse temporelle d'un grafcet

Retour
  • Description du grafcet :

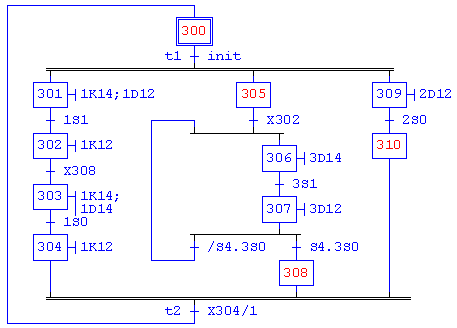

Grafcet d'initialisation

  • Etude comportementale du grafcet

On vous donne un grafcet d'initialisation et le chronogramme décrivant ce cycle d'initialisation d'un système automatisé.

a) Donnez l'ordre suivant lequel les étapes de ce grafcet seront activées.

b) Lors du franchissement de la transition t1, que se passe-t-il ?

c) Quelles sont les conditions nécessaires à la validation de la transition repérée t2 ?

d) Quelles sont les conditions nécessaires au franchissement de la transition repérée t2 ?

  • Etude temporelle du grafcet :

Combien de temps l'étape 303 restera-t-elle active ? (Voir le chronogramme ci-dessous)

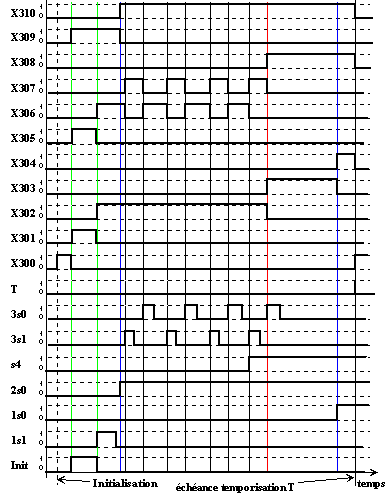

Chronogramme d'initialisation
