Étude de la station 2

(partie 2)

(Maquette Modulaire)

Retour


  • Définition :

2 - Approche structurée des systèmes automatisés

2.2 - Structuration en fonctions principales d'automatisme

2.2.1 - Fonctions et relations internes au système automatisés

- Fonction "Acquérir des informations"

- Fonction "Traiter les informations"

- Fonction "Commander la puissance"

2.2.3 - Chaîne fonctionnelle associée à une fonction opérative ou à une tâche.

3.3 - Numération et représentation des nombres

- Système de numération

* base 2

6 - Description du fonctionnement des systèmes automatisés

6.1 Description fonctionnelle

6.1.1 Éléments du Cahier des Charges Fonctionnel

6.1.2 Notion de point de vue

- Outils de description (GRAFCET,...).

7.2 - Fonction traitement

- Traitement de données : logiques, numériques, analogiques

- Moyens de traitement : typologie, domaine d'utilisation

- Automates programmables industriels

* Entrées/Sorties modulaires

* implantation d'un programme sur automate programmable.

  • Objectifs :

    Un système automatisé étant défini par un cahier des charges fonctionnel, une analyse selon un point de vue spécifié, des spécifications complémentaires, des documents annexes, l'élève doit compléter le grafcet par la prise en compte des spécifications, puis en possession des affectations des entrées-sorties et du grafcet établi selon un point de vue PC, implanter un programme sur automate.

  • Moyens mis en oeuvre :

Le support du TP,

L'accès au poste 2 du système modulaire,

Les documents ressources du système modulaire,

Un micro-ordinateur avec le logiciel Automgen,

Des livres d'automatique,

Le cours d'Automatique et d'Informatique Industrielle.

  • Problématisation :

    On souhaite mettre en œuvre le système de tri du poste 2 du système modulaire puis de modifier éventuellement son fonctionnement.



  • Formalisation des connaissances :

Document de formalisation



Le travail que vous effectuerez est évalué (voir barème associé) et fera l'objet d'un compte-rendu.


Déroulement du TP

  • Questions

1/ A l'aide du grafcet proposé ci-dessous et de la documentation, vous devez analyser, puis expliquer le fonctionnement du système de tri pièce bonne ou pièce mauvaise. (Sélection de séquences située après l'étape 23 du G2FN)

Remarque : la tension délivrée par le capteur analogique répond à la loi d'Ohm : U = RI.



2/ Réalisez le grafcet G2FN permettant d'effectuer la sélection des pièces en fonction de leur hauteur à l'aide du logiciel Automgen. Implantez votre programme dans l'automate. Appelez votre professeur pour la mise en oeuvre. (aide Automgen)

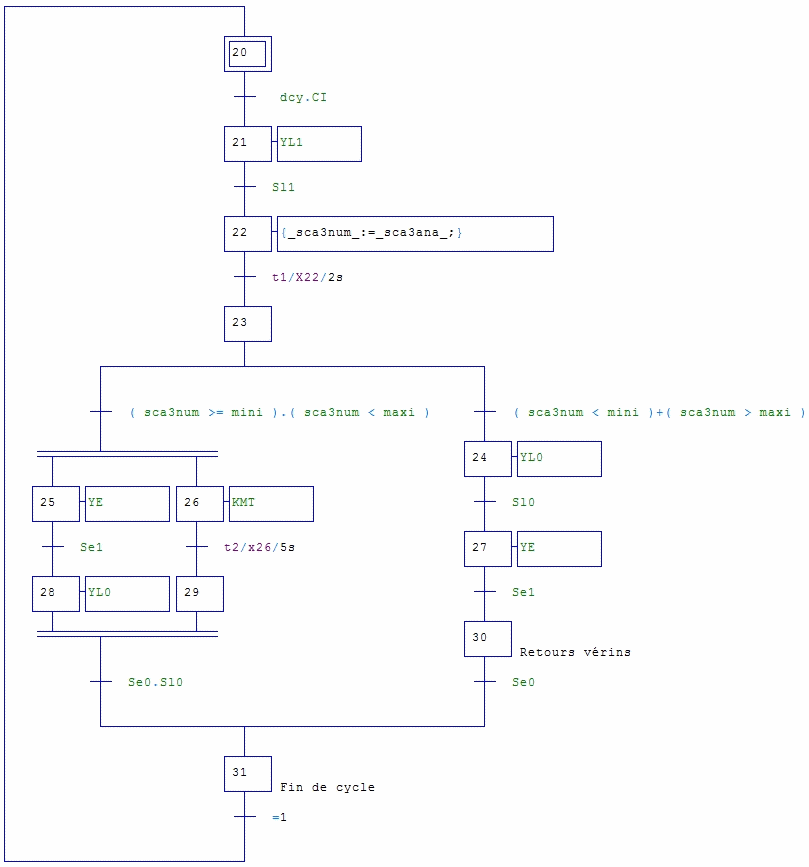

  • Grafcet de fonctionnement normal (G2FN) :

  • Réseau ladder - Conditions initiales:

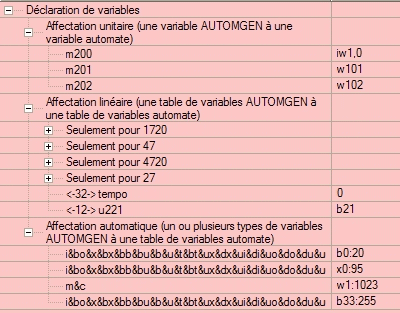

  •    Affectations des variables de la station 2 :

Navigateur :



Correspondance des variables

i&bo&x&bx&bb&bu&b&u&t&bt&ux&dx&ui&di&uo&do&du&uu&ub&db&tt&ut&dt

  Affectation des entrées sorties :

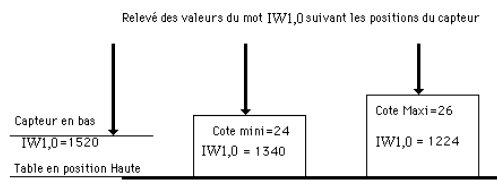

  • Étude de la fonction acquisition de données (Étude de la cote de hauteur)

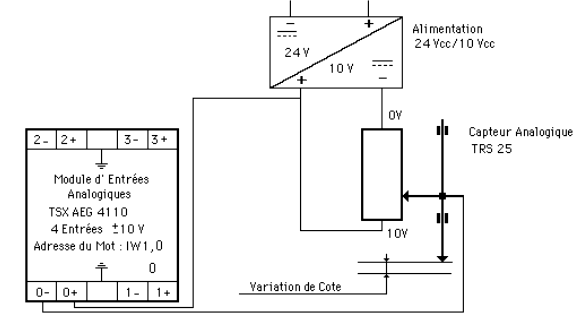

    a) Analyse structurelle :

b) Réalisation technologique :

c) Contrôle de la cote de hauteur :
