Gmma de la station
2
(partie 3)
(Maquette Modulaire
)
Retour
2
- Approche structurée des systèmes automatisés
2.2
- Structuration en fonctions principales d'automatisme
2.2.1
- Fonctions et relations internes au système automatisés
-
Fonction "Acquérir des informations"
-
Fonction "Traiter les informations"
-
Fonction "Commander la puissance"
2.2.3
- Chaîne fonctionnelle associée à une fonction opérative ou à une tâche.
6
- Description du fonctionnement des systèmes automatisés
6.1
Description fonctionnelle
6.1.1
Eléments du Cahier des Charges Fonctionnel
6.1.2
Notion de point de vue
-
Outils de description (GRAFCET,...).
6.1.3
Modes de marche et d'arrêt d'un système
6.1.3.1
Cas d'étude : boucle opérationnelle associées à :
-
la marche normale
-
une marche de réglage
6.1.3.2
Outil graphique de représentation (GEMMA,...)
7.2
- Fonction traitement
-
Traitement de données : logiques, numériques, analogiques
-
Automates programmables industriels
*
Entrées/Sorties modulaires
*
implantation d'un programme sur automate programmable.
Un système automatisé étant défini par un cahier des charges
fonctionnel, une analyse selon un point de vue spécifié, des spécifications
complémentaires, des documents annexes, l'élève doit compléter le grafcet
par la prise en compte des spécifications, puis en possession des affectations
des entrées-sorties et du grafcet établi selon un point de vue PC, implanter
un programme sur automate.
Le
support du TP,
L'accès
au station 2 du système modulaire,
Les
documents ressources du système modulaire,
Un micro-ordinateur avec les logiciels de programmation et de
schématisation,
Le programme de la station 2,
Des livres d'automatique,
Le
cours d'Automatique et d'Informatique Industrielle.
Document d'analyse PO /PC
Chaîne fonctionnelle
Le travail que vous effectuerez fera l'objet d'une
évaluation (voir barème
associé).
Travail à
effectuer
Charger les grafcets de la station 2 (Station2.agn situé sur le bureau) du
système modulaire à l'aide de votre logiciel de programmation, testez le
fonctionnement de la station, puis éteignez
l'écran.
1 - A l'aide du Gmma seulement (5 points):
amener le système en conditions
initiales.
Amener le système en mode manuel pour tester le fonctionnement des
vérins et du moteur.
Amener le système en production normale continue.
Lancer le cycle en mode automatique. Après deux pièces faire un
arrêt d'urgence.
Ramener le cycle en conditions initiales.
Appeler votre professeur pour valider votre travail.
2 - Identifiez les éléments de la chaîne fonctionnelle éjecter pièce. Listez ces
éléments. Vous les pointerez lors de l'évaluation (5 points).

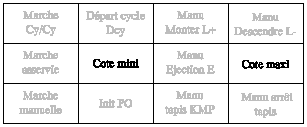

3 - Réglez le capteur analogique à l'aide des touches de
fonctions du pupitre de l'XBT (réglage des cotes maxi (350) et mini
(250) des
pièces à contrôler). (4 points) |
|
4 - Dans une situation aléatoire
de dysfonctionnement déterminée par votre professeur,
complétez le document d'analyse PO / PC.
(6 points)
Analyse PC/PO
Nom du grafcet |
Etape active |
Ordre externe |
Ordre interne |
Réceptivité attendue |
|
|
|
|
|
|
|
|
|
|
Nom de l’actionneur |
L’actionneur est-il alimenté ? |
Dans quelle position |
Nom du / des pré-actionneur(s) |
Nom des bobines de commande ou ressort |
Le pré-actionneur est-il
commandé ? |
|
|
|
|
|
|
|
|
|
|
|
|
Nom du (ou des) capteur(s) |
Etat 0 |
Etat 1 |
|
|
|
|
|
|
|
