Montage modulaire

Retour

  • Définition :

Hors programme

  • Intérêt :

     Permettre à l'élève d'analyser un contrat de phase et une notice de remontage afin de réaliser le montage, de définir le contrôle du montage pour respecter les spécifications géométriques de la fabrication. De définir l'isostatisme du montage sur la machine.

  • Objectif :

     A la fin de ce TP, en possession de documentations techniques diverses (documents relatifs aux outillages), l'élève doit être capable de reconstituer un montage modulaire et de vérifier que le montage sera capable de tenir les spécifications géométriques.

  • Moyens mis en oeuvre :

- un contrat de phase,

- une notice de montage,

- des éléments modulaires,

- une pièce,

- une clef allen de 5 mm.

Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit.

Déroulement du TP

  •  Étude du montage :

1 / Reconstituer le montage de la phase 20 de l'Entretoise.

2 / Quels sont les usinages qui vont être effectués sur ce montage ?

3 / Compléter le tableau suivant :

Elément de

position

Réalisé par

Solution

Isostatique

Solution Hyperstatique

Appui Plan







Centrage Court







Butée







3 / Justifier la remarque sur l'ablocage (notice de montage) en observant ce qui se produit lorsque l'on serre l'écrou de la bride en F2 avant celui de C5.

4 / Quelle est la fonction de l'entretoise placée en E3 ?

  • Contrôle du montage :

1 / Indiquer le contrôle à réaliser sur le montage, pour assurer les 2 spécifications de perpendicularité demandées sur le contrat.

2 / Décrire le mode opératoire de ce contrôle.

  • Liaison porte-pièce / machine :

1 / Quel est l'avantage d'un positionnement unique du montage sur la machine ?

2 / Expliquez comment le montage est mis en position sur la machine. Quel est le type du positionnement ainsi réalisé :

appui plan – linéaire rectiligne -butée

appui plan - centrage court - butée

centrage long - butée - butée

3 / Donnez les éléments du montage qui assurent chaque positionnement.



Vues du montage

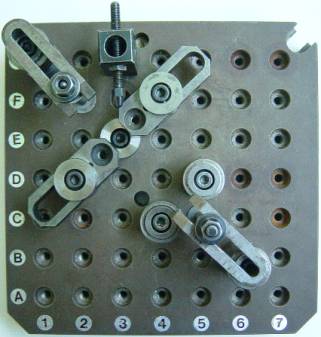

Configuration du montage



Détail du positionnement des supports universels sur les appuis cylindriques

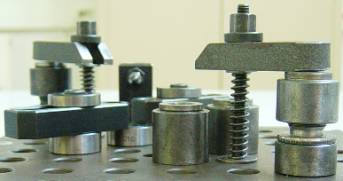

Montage des brides de serrage



Notice de remontage

Montage Modulaire

 Notice de remontage
Ensemble : Elément : Entretoise
Sous-ensemble Phase : 20

Guide du remontage
Ordre Eléments Réf. NLM Positions Fixations

N° 1

Appui-plan

2 appuis cylindriques

3 entretoises

2 supports universels

2 entretoises

2 111 006 010

2 116 006 010

2 146 006 003

2 116 006 005

C4 - D5

D2 – E3 - F4

a = 45°/AG

D2 - F4

Supports en appuis sur les appuis cylindriques

2 vis L = 30 sous tête
Centrage court 2 appuis cylindriques utilisés ci-dessus C4 - D5

N°2

Butée

1 entretoise

1 butée de position

1 vis butée

2 116 006 015

2 128 006 005

G3

G3

a = 8°/AG dépas-sement de 23±0.3

1 vis L = 30

position haute



N°3

Bridage



2 goujons L = 80

2 rondelles Æ 18

2 ressorts L = 30

2 rondelles H

2 brides

2 écroux et rondelles sphériques



2 appuis de bride

2 rondelles Æ 18

2 écroux









411 060











215 060









 F2 et C5











 G1 et B6



dépassement de la plaque L = 60±1













L = 50 hauteur de l'appui 36 ±0.5



Remarques : 1 - mettre en contact C5 puis F2

                    2 - serrage en C5 puis F2

Contrôle du montage modulaire
Contrôle sur MMT
