Analyse d’un programme CN

(Plaques de mors 2~3)

Retour


  • Définition :

5 - Fonction préparation:élaboration des documents de fab.

5.2 - Contrat de phase prévisionnel

          * machine,

          * référentiel pièce, (première partie de la norme),

          * cycles d'usinage,

          * structure d'un programme CN (identification des éléments constitutifs d'un programme)

          * condition de coupe et caractéristiques d'outils

5.3 - Etude des temps

          * types de temps à prendre en compte,

5.4 - Assistance informatique

          * utilisation de logiciel d'assistance à la programmation.

  •  Objectif :

            A la fin de ce TP, en possession de documentations techniques diverses, l'élève doit être capable d'identifier différents éléments constitutifs d’un programme. D'apporter quelques modifications succintes.

  •  Moyens mis en oeuvre :

- Le programme d'usinage des plaques de mors;

- Le contrat de phase N°10 des mors;

- Une photo de l'étau à serrage rapide avec les mors montés.

- Un schéma du montage d'usinage.

 Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit.


Déroulement du TP

  • Analyse de la structure du programme.

1 - Identifiez la structure du programme.

2 - Donnez la fréquence de rotation et la vitesse de coupe tangentielle de la fraise obtenue après le bloc N110 ?

3 - Sur un schéma, dessinez les trajectoires rapides (en bleu) et travail (en rouge) dans le plan XY du programme.

4 - Calculez le temps de coupe nécessaire, en fonction des paramètres utilisés dans le programme.

5 - Lors du pointage et du perçage on utilise la fonction G81 dans le bloc suivant :

N310 G81 X0 Y0 Z-13 ER5

6 - Expliquez le fonctionnement de ce cycle. Vous calculerez le temps de cycle de l'opération de perçage (les dégagements en vitesse rapide ne sont pas comptabilisés).

7 - On retrouve le bloc G77 N10 N20 aux blocs N198, N235, N335 et N435, que signifie-t-il ?

8 - Expliquez pourquoi le dégagement rapide, défini aux blocs N535 et N540, est défini sur deux blocs ?

9 - Décrire la trajectoire de la palette des blocs N780 à N795

  • Documents ressources

Programme CN

%7102

(ESRPLMR.TXT)

(ESR PLAQUES DE MORS PH10 SUR C300H)

/N1 G79 N5 $ SAUVEGARDES NON DEMANDEES

G77 H6010 $ SAUVEGARDE PREF ET DEC

G77 H6011 $ SAUVEGARDES JAUGES

$ SAUVEGARDES REALISEES

N5 (CONTROLES)

G77 H6020 $ CONTROLE PREF ET DEC

G77 H6021 $ CONTROLE JAUGES

N6 G79 L15=1 N9

M2

N9 $ CONTROLES VALIDES



N10 G0 G52 Z0 M41

N15 G0 G40 G80 G90 G17 G52 Z0 M5 M9

N20 G52 Y-120

N30 B0

N40 G59 X-14 Y18.5 Z10



$ FRAISER 1 -2-5 ET 6

N100 M6 T1 D1 (FRAISE 2T D=16)

N105 G0 G42 X70 Y56.5

N110 M41 S1400 M3 F150 M7

N115 Z-11

N120 G1 G42 X-16

N125 G0 Z10

N130 X-16 Y-16.5

N135 Z-11

N140 G1 X65

N145 G0 Z10

N150 G40 X-2 Y-42

N155 G41 X0 Y-41

N160 Z-2

N165 G1 Y71

N170 G0 Z10

N175 G40 X0 Y-42

N180 G41 X11 Y-41

N185 Z-2

N190 G1 Y71

N195 G40 G0 Z20

N198 G77 N10 N20



$ POINTER 3 ET 4

N200 M6 T2 D2 (POINTEUR D =10)

N205 M41 S3000 M3 F200 M7

N210 G81 X0 Y0 Z-4 ER5

N215 X0 Y40

N220 X48 Y40 Z-2

N225 X48 Y0

N230 G80 Z40

N235 G77 N10 N20



$ PERCER 3 ET 4

N300 M6 T3 D3 (FORET D=5)

N305 M41 S3800  M3 F300 M7

N310 G81 X0 Y0 Z-13 ER5

N315 X0 Y40

N320 X48 Y40

N325 X48 Y0

N330 G80 Z40

N335 G77 N10 N20



$ TARAUDER 3 ET 4

N400 M6 T4 D4 (TARAUD M6)

N405 M41 S250 M3 F250 M7

N410 G84 X0 Y0 Z-13 ER5

N415 X0 Y40

N420 X48 Y40

N425 X48 Y0

N430 G80 Z40

N435 G77 N10 N20



$ FRAISER 7 ET 8

N500 M6 T5 D5 (FRAISE CONIQUE 90)

N505 G0 X0 Y-22 Z20

N510 M41 S4800 M3 F250 M7

N515 Z-4

N520 G1 Y62

N525 Z-6

N530 Y-22

N535 G0 Z10

N540 Y20 X64

N545 G1 Z-2

N550 X29

N555 Z-4

N560 X64

N565 G0 Z40

N570 G77 N10 N20



N780 G0 G52 Z0

N785 G0 G52 Y-120

N790 G0 G52 X315

N795 B90

 N600 M2

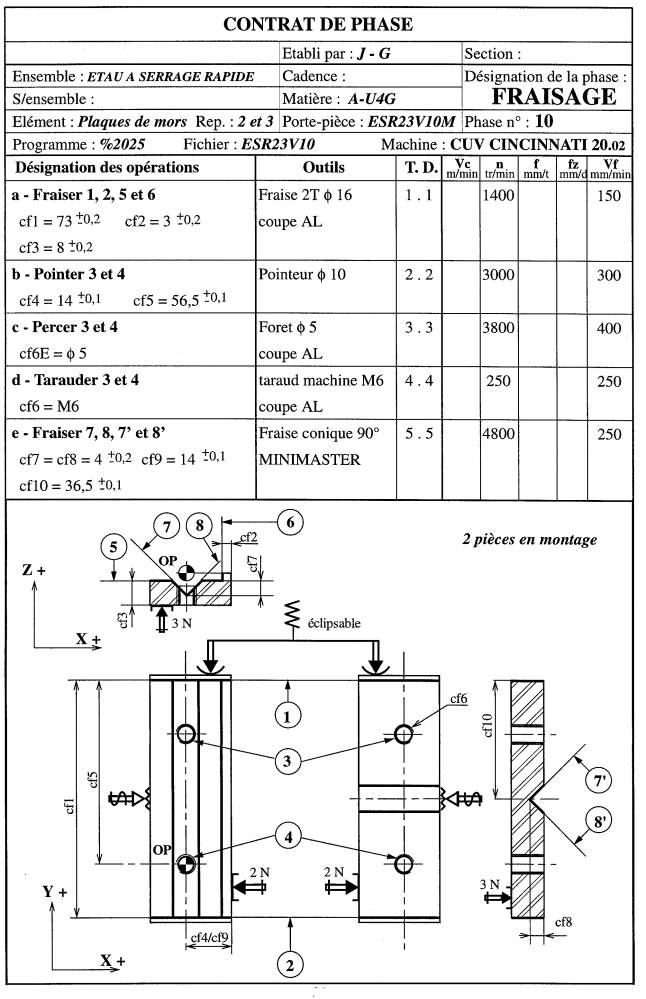

Contrat de phase

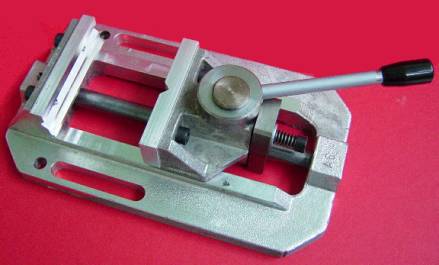

ESR monté avec les plaques de mors

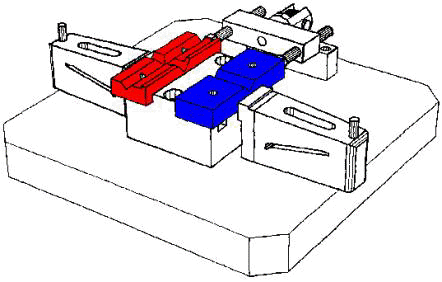

Porte-pièces
