Analyse d’une opération de fraisage

Retour

• Définition :

6 - Fonction réalisation

6.2 - La coupe

          6.2.1 - Paramètres d'usinage

          * paramètres de coupe liés à la formation du copeau,

          * étude fonctionnelle de l'outil au travail,

          * relations entre les fonctions assurées et la géométrie de l'outil,

          6.2.2 - Utilisation de banques de données pour la recherche des conditions de coupe.

• Objectif :

En possession d'une documentation industrielle de fabricants d'outillage ou d'un logiciel pour une opération d'usinage définie, l'élève devra choisir l'outil adapté, puis définir les conditions d'utilisation.

• Moyens mis en oeuvre :

-          Un catalogue d'outillage,

-          Le catalogue électronique Coroguide.

Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit.

Déroulement du TP

Le travail que vous allez effectuer, consiste en une recherche progressive des conditions de coupe d'une fraise. Cet outil à la géométrie complexe n'est pas simple appréhender. Ce TP a pour but de vous présenter certains paramètres inhérents au fraisage.

Première partie : étude générale. (à réaliser avec le catalogue papier)

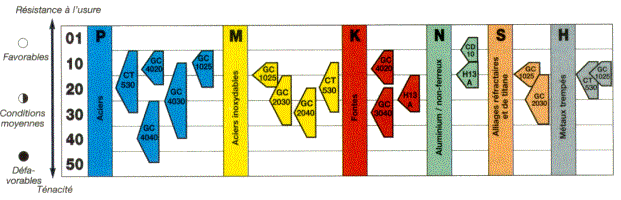

 1 - Il existe 6 groupes de matière, . Pour chaque groupe donnez les matériaux concernés.

 2 - Chaque nuance varie de 01 à 50. Donnez la différence principale entre une plaquette de nuance P01 et une plaquette de nuance P50.

 3 – On souhaite réaliser une opération de surfaçage dressage d'un épaulement par tréflage. Décrire le mode opératoire. Expliquez l'avantage que présente le tréflage par rapport à l'usinage d'un épaulement classique.

4 - Il existe 3 types de pas pour une fraise :

            Le grand pas (Large)

            Le pas réduit (Medium)

            Le pas fin (High)

Remarque pour limiter les phénomènes vibratoires, certains de ces pas peuvent être différentiels.

a - Définir à quoi correspondent ces pas . Comment peut-on reconnaître une fraise à pas différentiel ?

b - Vous disposez de 3 fraises ayant chacune un de ces pas. Quelle est la fraise qui demandera le plus de puissance à la broche. Justifiez votre réponse.

Deuxième partie : étude de cas. (à réaliser avec le catalogue électronique)

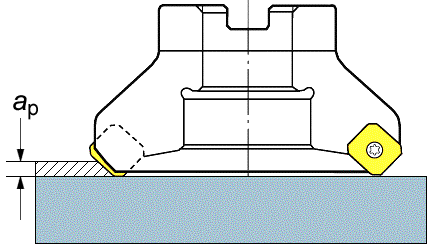

5 - Vous souhaitez réaliser un surfaçage d'ébauche d'une pièce rectangulaire (largeur 50 mm, longueur 100 mm, ap = 5 mm) en ébauche sur pièce en acier 35 CD4, à l'aide d'une fraise CoroMill 245 sur un centre d'usinage qui possède une puissance de broche de 40 kW.

Vous devez :

- Choisir les caractéristiques de la fraise (diamètre, nombre de dents, code),

- Définir le code CMC du matériau à usiner et sa pression spécifique de coupe.

- Choisir les plaquettes que vous monterez sur la fraise (nuance, code)

- Définir les conditions coupe de la fraise.

 Vous validerez votre travail en vérifiant vos résultats avec le catalogue électronique.
