Elaboration d'un contrat de phase

(Noix de truck)

Retour

  •  Définition

5 - Fonction préparation élaboration des documents de fab.

5.2 - Contrat de phase prévisionnel

          * machine,

          * référentiel pièce, (première partie de la norme),

          * cycles d'usinage,

          * condition de coupe et caractéristiques d'outils

6 - Fonction réalisation

6.2 - La coupe

          6.2.2 - Utilisation de banques de données pour la recherche des conditions de coupe.

          6.4 - Relations entre pièces, porte-pièces, machines

          6.4.1 - Mise en position de la pièce par rapport à la machine

          * situation du repère pièce dans le repère machine,

          * repérage isostatique des solides

              - modélisation de la liaison pièce/porte pièce (première partie de la norme)

              - symbolisation,

          6.4.2 - Technologie des porte-pièces

          * spécifiques : montages d'usinage dédiés et modulaires,

              - analyse fonctionnelle.

  • Intérêt :

   Permettre à l'élève de mettre en oeuvre les outils nécessaires à la réalisation d'un contrat de phase dans le cycle de fabrication d'une pièce "bizzaroïde".

  • Objectif :

     A la fin de ce TP, en possession de documentations techniques diverses (dossier machine, documents relatifs aux outillages, à la coupe, ... ), l'élève doit être capable de réaliser un contrat de phase.

  • Moyens mis en oeuvre :

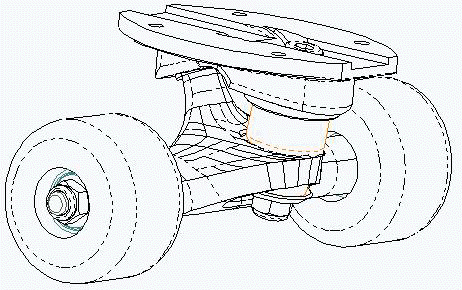

- Le dessin d'ensemble de l'embase de skate;

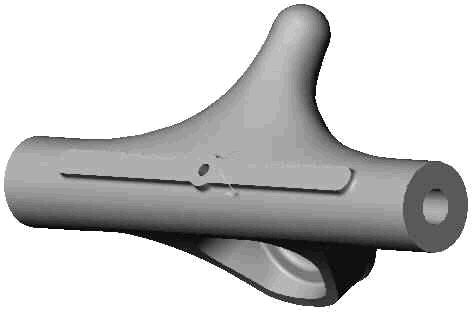

- Une vue de la noix de skate;

- Le dessin de définition de la noix de truck;

- Le catalogue électronique d'outillage Titex V6;

- Une bibliographie.

 Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit.



Déroulement du TP



  • Lors de la phase 10 toutes les surface seront usinées :

Pour analyser la noix de truck, on l'assimile à une pièce prismatique.

  • Dessin de définition :

Sur le dessin de définition, repérez les surfaces usinées.

Analysez le dessin de définition, puis faites apparaître la mise en position isostatique de la pièce.

Retrouvez les entités d'usinages et définir les codes outils utilisés pour réaliser les surfaces.

  • Contrat de phase :

Vous devez réaliser le contrat de phase N' 1 0 de la noix de truck en faisant apparaître :

La machine utilisée,

La MIP première partie de la norme de la pièce,

Les opérations nécessaires à l'obtention de la pièce finie,

Les outils en position.

Les conditions de coupe et les références outils que vous aurez déterminées.  Tous les outils sont des outils carbure monobloc, vous utiliserez le logiciel Titex V6 pour le choix d'outil.

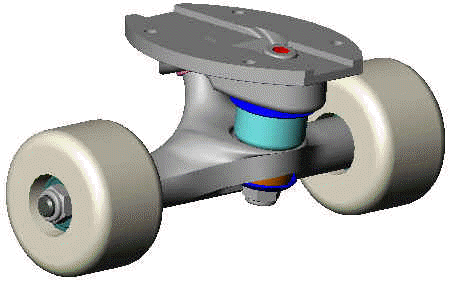

  • Embase de truck
