Le G.P.S

( Geometrical Product Specification )

par Eric Prost Professeur Agrégé de Génie Mécanique

Retour

  • Terminologie

     Le G.P.S est une évolution de la norme de métrologie. Le but recherché est de lever les ambiguïtés qui subsistaient encore avec l’ancienne version de la norme.

     Ces ambiguïtés portaient principalement sur la nature exacte des éléments de référence et tolérancés ( d’où la notion  d’élément spécifié ).

  • Notions de base

Élément tolérancé :

Élément de référence

Significations identiques



Règle : Une spécification géométrique de situation doit être mesurée :

    - en appui sur l’élément de référence

    - en palpant l’élément tolérancé



Conséquence : Si on inverse l’élément de référence et l’élément tolérancé, les résultats de mesure seront différents.



Règle : Une spécification doit être mesurée sur toute l’étendue de l’élément tolérancé. (sauf indication de projection)

Sinon, le défaut mesuré n’est pas représentatif du défaut réel.

Interprétation d’une spécification géométrique :

En approche simplifiée, une spécification géométrique se ramène à la forme suivante :

 L’élément tolérancé doit se trouver à l’intérieur d’une zone de tolérance, mise en position par rapport à l’élément de référence, sur toute l’étendue de l’élément tolérancé.

 Le problème revient à définir géométriquement, les termes graissés en rouge.

Quelques règles :

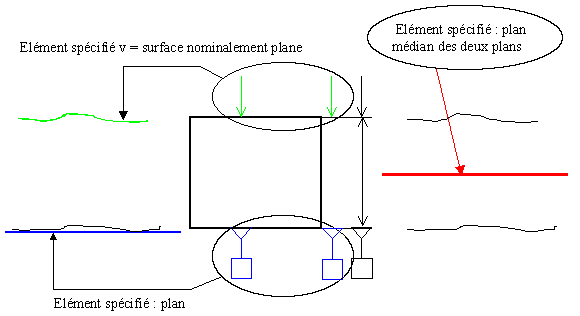

 1-1 Elément spécifié : Elément réel ou médian

Règle : Quand un symbole d’élément tolérancé ou de référence est inscrit sur la surface ou sur une ligne d’attache : on spécifie la surface réelle (donc, la surface nominalement plane, cyl ..)

Quand un symbole d’élément tolérancé ou de référence est inscrit en face d’une ligne de cote, on spécifie l’élément médian ( donc axe d’un cylindre, plan médian de deux plans etc… )



Application :

  • Elément idéal associé à une référence

2-1 référence simple



Règle : on associe un élément idéal à une référence réelle :

-         avec un critère d’association

-         et éventuellement une contrainte ( de position ou d’orientation ).

Plan de référence associé :

Référence spécifiée = Plan idéal, tangent côté libre de la matière, qui minimise le défaut de forme maxi ( minimax )

Remarque : Cette définition est très proche de la matérialisation par un marbre ( hypothèse ? ).

D’où la notion de référence simulée

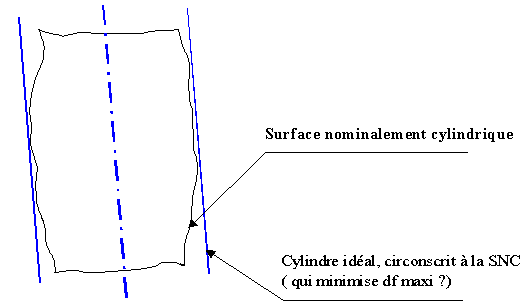

- Cylindre de référence associé à un arbre
