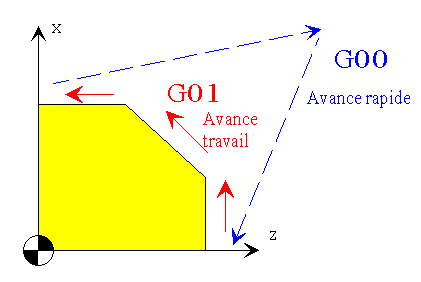

• G00 et G01 : Interpolations linéaires (lente et rapide):

G00

Avance rapide ( vitesse de déplacement rapide)

T

F

IMST

Fonction modale

Révoquable



G01

Avance travail ( vitesse de déplacement lente)

T

F

IMST

Fonction modale

Révoquable



Exemple d'utilisation : N100 G00 X10 Z200

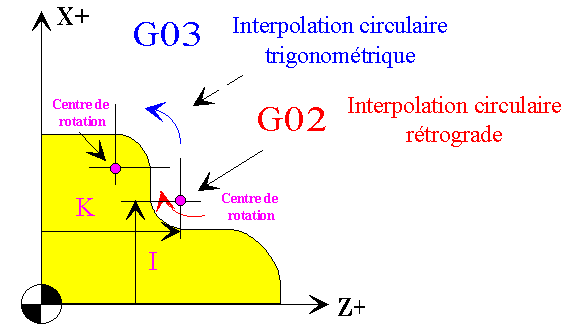

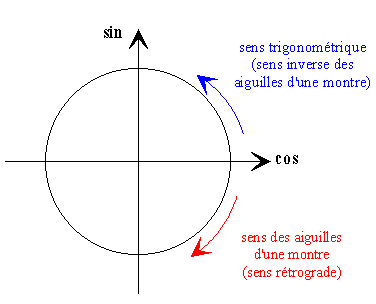

  • G02 G03 : Interpolations circulaires (trigonométrique et rétrograde)



G02

Interpolation circulaire sens anti-trigonométrique à vitesse d’avance programmée

T

F

IMST

Fonction modale

Révoquable



G03

Interpolation circulaire sens anti-trigonométrique à vitesse d’avance programmée

T

F

IMST

Fonction modale

Révoquable



exemple : N 330 G02 X40 Z35.8 I40 K45



G02

Interpolation circulaire sens anti-trigonométrique

X40

Coordonnée point d'arrivée suivant X

Z35.8

Coordonnée point d'arrivée suivant Z

I40

Coordonnée du centre de rotation suivant  X

K45

Coordonnée du centre de rotation suivant  Z

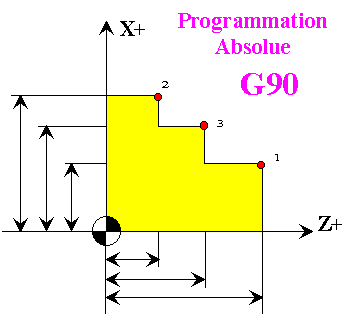

  • Programmation en absolu ou en relatif :



La programmation des points en absolu se fait par rapport à OP (Origine Programme) La programmation des points en relatif se fait depuis chaque point par rapport au précédent.

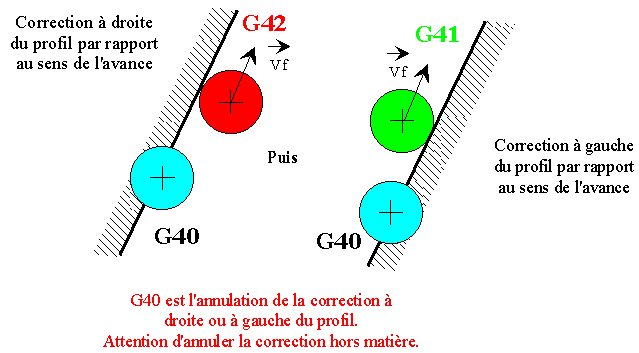

  • Correction d'outil à droite ou à gauche du profil et annulation :



  • Vitesse de broche en tour/mn (G97) :



La fréquence de rotation de la broche (N) est constante. La vitesse de coupe (Vc) tend vers 0 lorsque l'outil se rapproche du centre de la pièce.



  • Vitesse de coupe constante (G96) :



La vitesse de coupe est constante (Vcc). Il faut que la fréquence de rotation de la broche varie de façon inversement proportionnelle au diamètre usiné pour maintenir une vitesse de coupe constante.

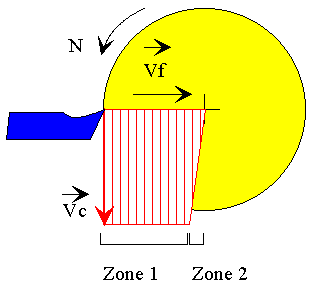

  • Variation de la vitesse de coupe pendant l'usinage



La vitesse de coupe est constante (Vcc). Il faut que la fréquence de rotation de la broche varie de façon inversement proportionnelle au diamètre usiné. Quand le diamètre usiné est trop proche de 0, N doit tendre vers l'infini ce qui est impossible. La broche de la machine ne peut dépasser sa fréquence de rotation maximum. Il faut prévoir un changement de mode lorsque l'on se rapproche du centre de la pièce.
