Référentiel
normalisé de la machine
retour
Extrait de la norme AFNOR NF Z 68-020 : La présente norme a pour objet de définir une nomenclature des axes et mouvements pour machines à commande numérique en vue de faciliter l'interchangeabilité des données de programmation.
Axe :
Direction suivant laquelle le mouvement est commandé numériquenient en continu en vitesse et en position.
Trièdre de référence
: Le système de coordonnées (X,Y,Z) est un système cartésien de sens direct lié à une pièce placée sur la machine. On peut le définir par la règle des trois
doigts de la main droite.
Situation du trièdre de référence par rapport à la machine :
- l'axe Z il est situé parallèlement à l'axe de la broche principale quelque soit la machine ou perpendiculaire à la table pour les machines qui ne possèdent pas de broche.
- l'axe X
est associé au mouvement qui défini le plus grand déplacement après avoir situé l'axe Z.
- l'axe Y il forme avec les axes X et Z un triè&e de sens direct.
le sens positif (+) : &un mouvement de chariot provoque l'éloignement de
l'outil par rapport à la pièce considérée comme fixe.
-

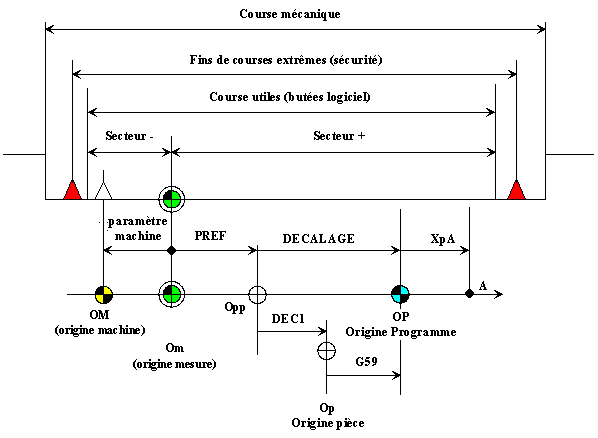

Définitions des courses et origines (d'après norme NF Z 68-021)
OM
: Origine machine, position physique du mobile à la prise d'origine
(POM).
Om : Origine mesure, origine du système de coordonnées de la machine (G52).
Opp : Origine porte-pièce, point de référence connu et commun entre le porte-pièce et la machine.
Op : Origine pièce, point de référence défini par l'origine du référentiel de mise en position de la pièce.
OP : Origine programme, origine du système de cotation des programme
POM:
Prise d'Origine
Machine

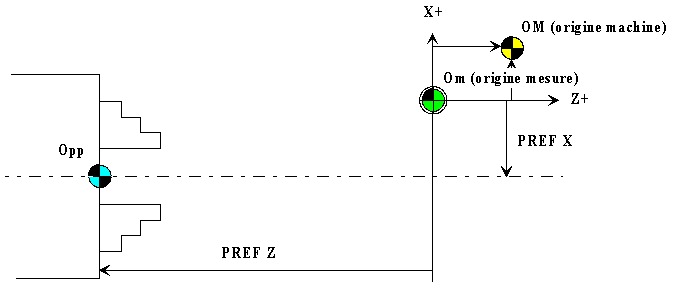

PREF : Prise de
REFérence. Distance entre l'origine porte-pièce et l'origine mesure

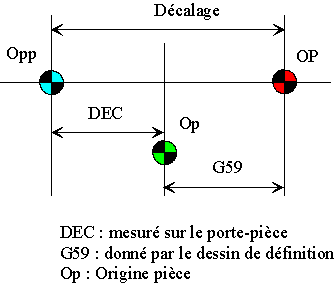

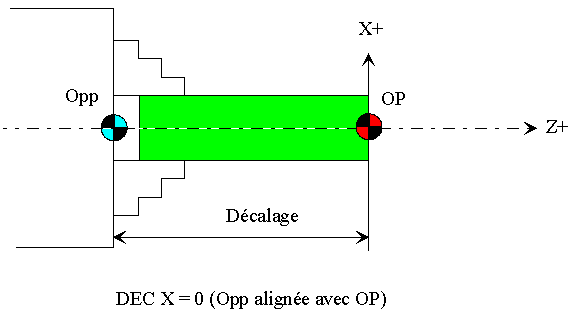

DECx : Décalages de l'origine programme par rapport à l'origine porte-pièce.
-

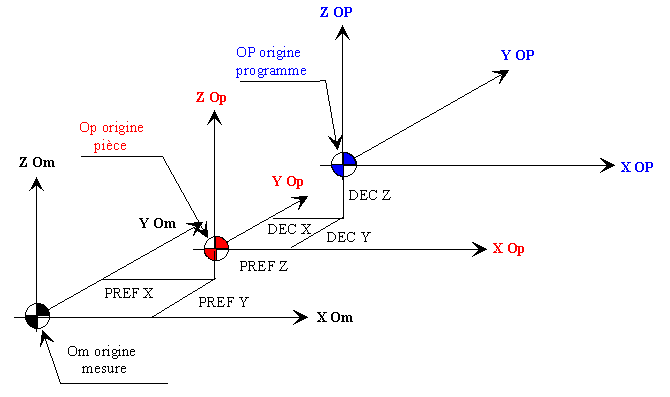

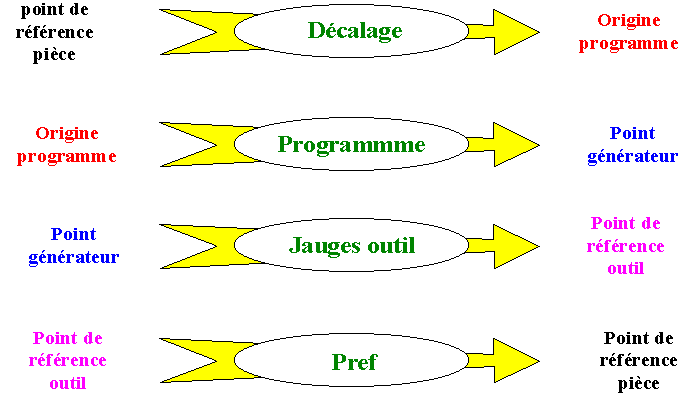

Position du référentiel pièce dans le repère machine
|
