Codification
des plaquettes
Retour
Retour
Retour
|
3.
Tolérance

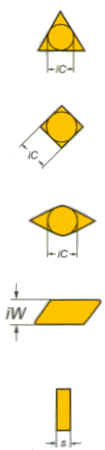

sur l'épaisseur s et le cercle inscrit
iC/iW |
|
Classe s |
iC/iW |
|
|
|
G ±0.13
M ±0.13
U ±0.13
E ±0.025 |
±0.025
±0.05 ±0.25
±0.08 ±0.25
±0.25 |
|
Cercle inscrit |
Classe de tolérance |
|
iC mm |
M |
U |
|
3.97
5.0
5.56
6.0±0.05
6.35
8.0
9.525
10.0 |
±0.08
|
|
|
12.0
12.7 |
±0.08
|
±0.13
|
|
15.875
16.0
19.05
20.0 |
±0.10
|
±0.18
|
|
25.0
25.4 |
±0.13
|
±0.25
|
|
|
31.75
32.0 |
±0.15
|
±0.25
|
|
Pour les plaquettes positives,
iC est valable pour une pointe vive. |
Retour
Retour
|
5. Taille de
la plaquette = longueur d'arête de
coupe, l mm |
| |
C |
D |
R |
S |
T |
V |
W |
K |
| |
|
 |
 |
 |
 |
 |
 |
 |
|
l mm |
06-25 |
07-15 |
06-12 |
09-19 |
06-22 |
11-16 |
06-08 |
16 |
Retour
|
6.
Épaisseur
de plaquette, s mm |
|
|
01
T1
02
03
T3
04
05
06
07
09
10
12 |
S = 1.59
S = 1.98
S = 2.38
S = 3.18
S = 3.97
S = 4.76
S = 5.56
S = 6.35
S = 7.94
S = 9.52
S = 10.00
S = 12.00 |
Retour
|
7. Rayon de
bec |
 |
04
08
12
16
24 |
re =0.4
re =0.8
re =1.2
re =1.6
re =2.4 |
Rayons
de bec recommandés en priorité : |
|
|
T-Max
P |
CoroTurn
107/111 |
|
Finition
semi-finition
Ebauche |
08
08
12 |
04
08
08 |
