Dossier technique de l'Étau à Serrage Rapide (ESR)

Retour


  • Préambule

Les documents constituants ce dossier technique sont extraits du dossier pédagogique étau à serrage rapide réalisé par la société Norelem en collaboration avec l'Education Nationale.

  • Dossiers techniques de l'étau à serrage rapide

13 1 Glissière XC38 Etiré Æ 12 Bruni

12

1 Goupille élastique - Æ 4 longueur 32mm
11 4 Vis CHc M6-10 - -
10 1 Vis CHc M6-35 - -
9 1 Ressort - -
8 2 Butée de serrage XC38 Etiré 25x10 Bruni
7 2 Levier XC38 NLM 0600 34004
6 2 Came XC38 Etiré Æ 35 Bruni
5 2 Axe de came AU4G Dural étiré 25x10
4 1 Mors mobile A-U5GT Y30
3 2 Plaque de mors mobile AU4G Dural étiré 25x10
2 2 Plaque de mors fixe AU4G Dural étiré 25x10
1 1 Embase A-U5GT Y30
Repère Nb Désignation Matière Observations
Nomenclature Etau à serrage rapide







1 1 Embase A-U5GT Y30
Repère Nb Désignation Matière Observations

2 1 Plaque de mors fixe AU4G Dural étiré 25x10
Repère Nb Désignation Matière Observations

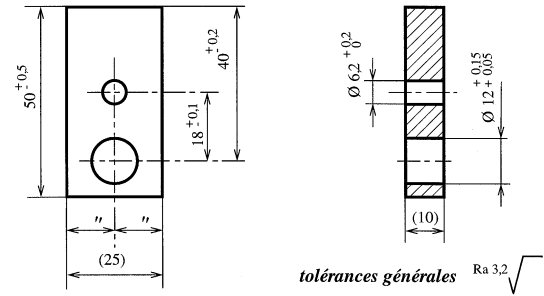

3 1 Plaque de mors mobile AU4G Dural étiré 25x10
Repère Nb Désignation Matière Observations

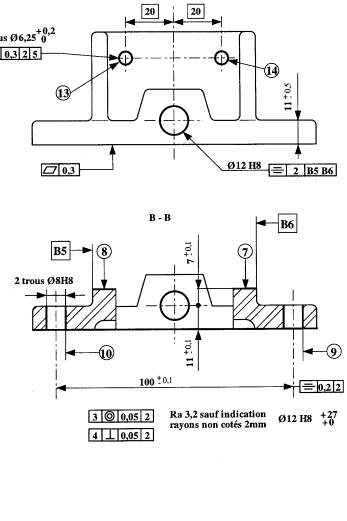

4 1 Mors mobile A-U5GT Y30
Repère Nb Désignation Matière Observations

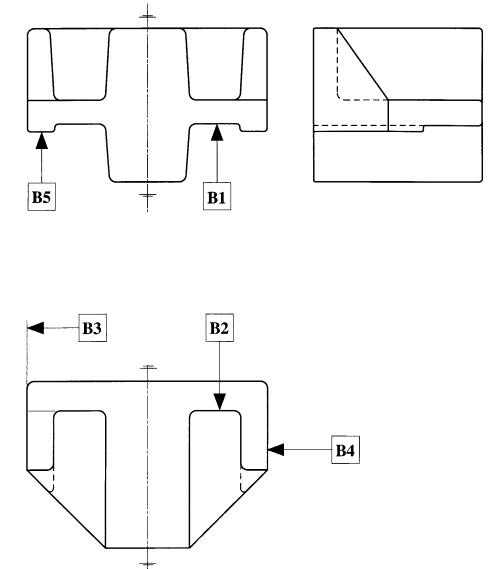

4 1 Mors mobile (brut) A-U5GT Y30
Repère Nb Désignation Matière Observations

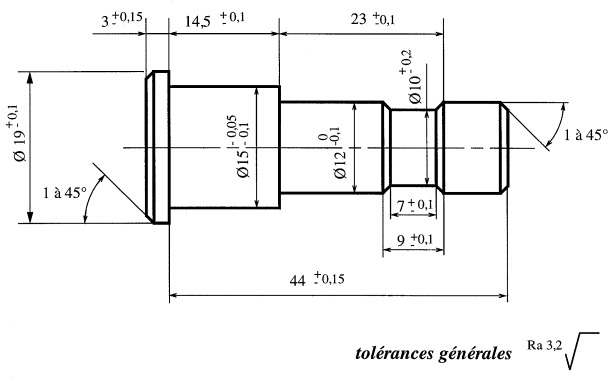

5 1 Axe de came XC38 Etiré Æ 20 Bruni
Repère Nb Désignation Matière Observations

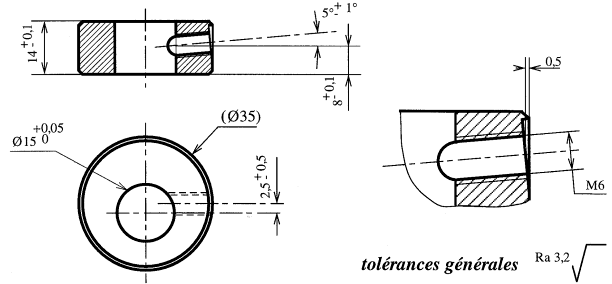

6 2 Came XC38 Etiré Æ 35 Bruni
Repère Nb Désignation Matière Observations

7 2 Levier XC38 NLM 0600 34004
Repère Nb Désignation Matière Observations





8 2 Butée de serrage XC38 Etiré 25x10 Bruni
Repère Nb Désignation Matière Observations

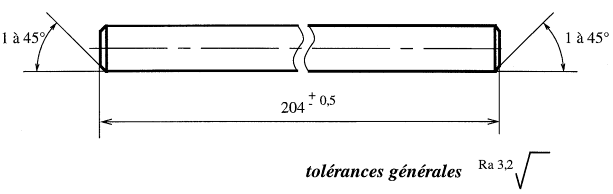

13 1 Glissière XC38 Etiré Æ 12 Bruni
Repère Nb Désignation Matière Observations
