TD répartitions de chevrons

Retour

Support du TD

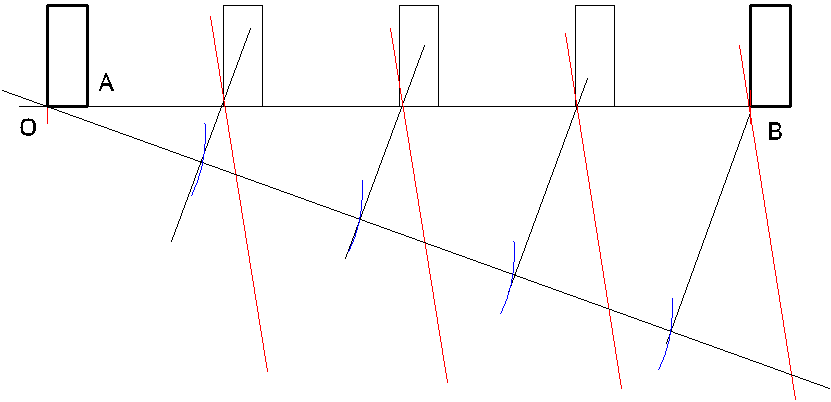

• Méthode de définition

Pour répartir un où plusieurs chevrons à intervalles réguliers entre A et B, on porte, à gauche de A, la largeur d'un chevron et on obtient le point O.

2 - Depuis O, on trace une droite oblique quelconque puis on porte sur cette droite oblique autant de points à écartement régulier que d'intervalles désirés.

3 - Du dernier point on rejoint B, puis on mène des parallèles à cette droite qui coupent [AB]

4 - Depuis chaque point on porte, à droite de ces intersections sur [AB], la largeur d'un chevron.

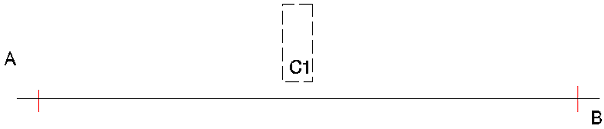

• Exercice N°1 – Répartir 3 chevrons C1 entre A et B

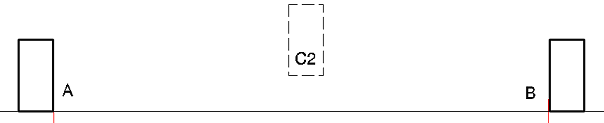

• Exercice N°2 – Répartir 2 chevrons C2 entre A et B

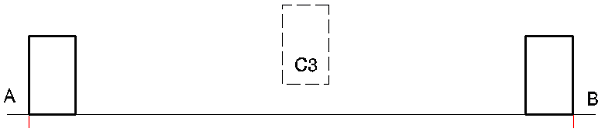

• Exercice N°3 – Répartir 3 chevrons C3 entre A et B
