Document Contrat

•  Objectifs :

- On souhaite réaliser l’étude de la rehausse d’un bâtiment avec fermes à entrait retroussé et solivage en Seine Maritime (76) à 200 mètres d’altitude (Région A1) ;

- vérifier le dimensionnement des différents éléments ;

- réaliser une axonométrie ;

- réaliser les vues de détail ;

- réaliser un devis quantitatif pour le lot charpente.

•  On vous donne :

- Ce document contrat.

- Le descriptif de l’ensemble.

- Les plans d’architecte.

- Les documents techniques.

- L’accès à Sagaweb, logiciel d’accès aux normes.

- Les logiciels professionnels Cadwork, MD Bat.

•  On vous demande :

1 – Analyse du projet (A l’aide d’un traitement de texte)

a / Vous réaliserez l’analyse de ce projet et rédigerez un compte rendu technique qui fera apparaître les principales caractéristiques et les contraintes du projet (géométrie, démontage / montage de la toiture, plan général de couverture, structure du solivage et de la charpente, appuis de la charpente, …)

b / Vous expliquerez à l’aide de schémas de principe, la stabilité du bâtiment selon les charges verticales et horizontales de long pan et de pignon.

c / Vous analyserez l’influence des différents lots (charpente, transport, levage, isolation, couverture, évacuation des eaux pluviales …) sur la conception (solutions retenues) de la charpente.

d / Vous proposerez sous forme d’un carnet de recherche une analyse comparative des solutions constructives existantes du solivage et des différentes solutions d’assemblages d’une ferme courante et des liaisons avec la maçonnerie.

e / Afin d’obtenir de bonnes performances thermiques, le choix de l’isolant est important. Vous proposerez une solution de pose de l’isolation en sous toiture adaptée, en fonction des critères imposés dans le descriptif.

f / Concernant le plancher, vous proposerez une solution d’isolation acoustique entre les solives et le platelage puis vous proposerez un matériau permettant de réaliser le platelage.

2 – Vérification des sections des pièces de bois :

     Les fermes seront des fermes à blochets en appui sur la maçonnerie à entraits retroussés avec jambes de force. Le plancher sera constitué de solives en appui sur des muralières et des poutres porteuses. On souhaite par la présente étude vérifier les sections des différentes pièces de bois.

     On donne :

- Charges de structure des solives G :

. Parquet contrecollé et la sous-couche soit 7 daN/m² ;

. OSB de 19 mm soit 7 x 1,9 = 13,3 daN/m² ;

. Solives en C24 de 200 x 75 soit 8 daN/m² ;

. Plafond du rdc en BA13 soit 13 daN/m² ;

. On prendra une bande de chargement d’une largeur de 0.5 m;

. La distance entre appui des solives sera inférieure à 5 m;

- Charges d’exploitation des solives Q :

     Extrait du tableau des valeurs de charges d’exploitation en fonction de l’usage du bâtiment :

. Les solives supportent un plancher d’habitation. La charge d’exploitation sera une charge uniformément répartie de qk = 1.5 kN/m².

- Charges de structure des chevrons G :

. Couverture en tuile oméga 13 soit 41,8 daN/m²;

. Chevron en bois massif classe C24 de 60 x 80 soit 3 daN/m;

. Entraxe chevron 0,5 m;

. On prendra une bande de chargement d’une longueur de 1,45 m;

- Charges de structure des pannes G :

. Couverture en tuile oméga 13 soit 41,8 daN/m²;

. Panne seront en bois massif reconstitué (BMR) 225 x 100 soit 10 daN/m ;

. Chevron en bois massif soit 3 daN/m;

. Entraxe chevron compris entre 0,5;

. Entraxe des pannes à calculer;

. Les pannes intermédiaires sont déversées.

- Charges de neige S (S = snow) :

La toiture sera composée de deux pans, sans accumulation de neige. La charge de neige est donnée par la formule suivante :

S = Sk,alt x µi(α) x cos (α)

avec Sk,alt = Sk,200 + DS qui représente la valeur caractéristique de la charge de neige au sol à l’altitude du projet, ici 200m.



Extrait du tableau des valeurs de charge de neige pour une altitude inférieure ou égale à 200m et valeur de charge accidentelle (valeur donnée en kN /m²):

DS représente la majoration de neige liée à l’altitude, dans notre cas la majoration de neige est nulle.

      Coefficient de forme m1 permet de prendre en compte l’influence du type de toit et l’effet du vent sur la répartition de la neige. Ci-dessous le tableau précise la valeur du coefficient pour une toiture à deux versants sans dispositif de retenue de neige.

     cos (α) valeur qui permet de ramener la charge horizontale par m² de neige en charge inclinée de α par m² de toiture.

- a -A l’aide des informations ci-dessus, définir les bandes de chargement des solives, chevrons, pannes, fermes, murs. A l’aide des tableaux donnés en annexe vérifiez que les charges totales maximales sont inférieures aux charges que peuvent supporter une solive (G+Q) et un chevron (G+S). Si nécessaire corrigez les propositions. Puis vous vérifierez les charges maximales admissibles. Que se passe-t-il si on réduit la classe d’essence de la solive ?

- b – définir la section des pannes (G+S).

- c – Vérifiez à l’aide de MD Bat que les sections de bois définies pour les fermes permettent la reprise des efforts correctement, des solives, des chevrons  et des pannes. Vous définirez les efforts qui seront repris par la maçonnerie aux pieds de chaque ferme.

3 - Réalisation à l’aide du logiciel Cadwork.

Le dessin comprendra le lot maçonnerie (mur + dalle) ainsi que tout le lot charpente (toiture + solivage). Les sols finis et la tuile ne seront pas représentés sur le dessin 3D.

L’isolant, le pare pluie, le platelage, ainsi que d’autres éléments pourront être représentés sur ce dessin 3D, ceci permettant de faciliter la réalisation du quantitatif.

A partir du dessin 3D, vous devrez extraire l’ensemble des vues permettant la fabrication et le montage de la structure.

- Une axonométrie de l’ensemble (sur format A3)

- Une élévation d’une ferme avec les détails d’assemblage (sur format A2)

- Le plan de chevronnage coté et passage des conduits de fumée. (sur format A3)

- Le plan de solivage coté avec le calpinage des dalles de plancher avec trémie d'escalier (sur format A2)

4 – Sur calque, vous réaliserez les dessins de détail montrant :

- Une coupe du plancher La composition complète du plancher. (du plafond fini jusqu’au sol fini)

- La composition de la toiture en bas de pente avec l’évacuation des eaux pluviales.

5 - Réalisation du quantitatif.

A partir du fichier 3D vous réaliserez un quantitatif de la matière d’œuvre sur une feuille de fichier Excel;

On vous demande de quantifier la quantité de tuiles à livrer avec les accessoires, l’écran sous toiture et l’isolant de toiture.

•  Annexes

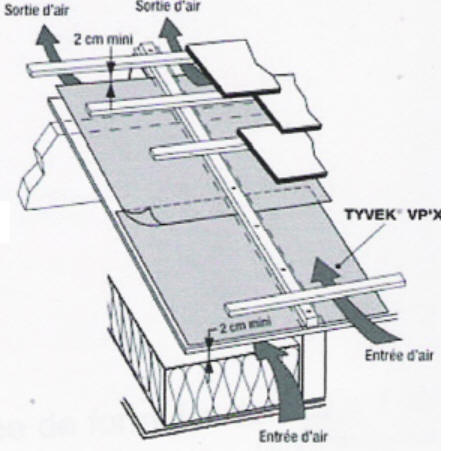

1 - Descriptif de la toiture :

2 - Descriptif du plancher

3 - Informations constructives



- Entre axe courant des chevrons : compris entre 500mm et 600mm.

- 2 pannes intermédiaires par pan ;

- Débord de toit en pignon : 300mm.

- Débord de toit en long pan : 600mm.

- Tous les assemblages seront de type traditionnel (embrèvement, tenon/mortaise, boulonné, chevillé, …)
