(Document contrat)
On souhaite concevoir puis réaliser le dossier
d’exécution d’une maison flottante similaire à la
maison ci-dessous. La maison que vous allez étudier
a été conçue par le cabinet d’architectes
Waterstudio.NL. Elle est sur trois niveaux (-1 ; 0 ;
+1) avec deux planchers bois et sera accrochée sur
deux pieux d’ancrage. Il est probable que cette
maison n’ait pas été conçue en bois, mais votre
objectif est de travailler sur sa faisabilité en
bois, principalement. Cette maison flotte car elle
est construite sur un caisson étanche flottant en
béton armé.

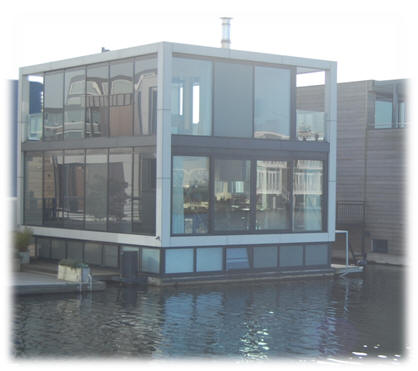

Réalisation de la maison à partir du projet W402
- Des liens vers la société Waterstudio.NL,
- Un lien vers la société
ABC Arkenbouw à Urk qui fabrique ce genre
d’habitat,
- La maison est un parallélépipède rectangle avec
deux niveaux bois.
- La structure porteuse sera constituée de poteaux
en bois.
- Les menuiseries aluminium présentes sur la plupart
des façades ne seront pas étudiées par contre les
tableaux eux le seront.
- Il y a une terrasse et une trémie d’escalier sur
deux les niveaux.
- Le voile béton de la dalle creuse sera compris
entre 150 mm et 200 mm en fonction des masses.
- Deux escaliers droits permettront d’atteindre les
différents niveaux.
- L'aspect extérieur
que vous définirez se doit d'être proche du
projet W402. Il vous est absolument possible
d'apporter des modifications mais il faudra les justifier.
-
Dans la Dropbox vous
trouverez :
- Une présentation powerpoint avec les points à étudier pour la
notice de calculs entre autres,
- Les plans de façades et de niveaux du projet
Waterwoning N° W402,
- Des photos du
quartier et de la réalisation de la maison.
- Le cours sur les parois verticales ,
- Une aide d’utilisation de Cadwork conception.
Attention, vous travaillez sur le projet W402, pas
sur sa réalisation.
-
Vous pouvez utiliser des murs ossature bois avec des panneaux d'OSB 10 mm,
jouant le rôle de voile travaillant, des montants ou
des traverses de 145 x 45. Vous
pouvez aussi utiliser des panneaux de CLT si vous le
jugez utile.
- Pour le
contreventement, vous pouvez utiliser des haubans,
des croix de St André, des
murs en ossature bois
(entraxe 60 cm
- section 45 x 145) ou en CLT.
-
Travail
à réaliser en ESC :
Analysez et proposez des solutions pour la structure des
 trois
niveaux :
- Niveau –1 : définir les zones de reprises des
descentes charges. Je vous conseille fortement
d'utiliser des croquis avec vos explications.
- Niveau 0 : vous proposerez une solution de
réalisation, de stabilisation et de fixation du niveau
0 sur le caisson. Je vous conseille fortement
d'utiliser des croquis avec vos explications.
- Niveau 1 : vous proposerez une solution de
réalisation, de stabilisation et de fixation du niveau
0. Je vous conseille fortement d'utiliser des
croquis avec vos explications.
Projet
W402
-
Parallélépipède : vous précisez les
matériaux retenus,
les sections et la
vêture pour les
12 arêtes en justifiants vos choix.
- Ne pas oublier les évacuations d’eau
pluviale situées dans les poteaux.
Attention, vous apporterez un soin tout particulier à la
continuité des poteaux depuis la dalle béton jusqu’en
haut de la structure.
- Vous établirez la mise en position isostatique de la
maison en vue en plan.
Vous réaliserez chacun, les croquis suivants :
- La liaison entre l’angle de la dalle et l’angle
inférieur du parallélépipède.
- La liaison du niveau 1 et un poteau.
- La liaison entre le niveau 1 et la structure de la
terrasse.
- Les évacuations d'eaux pluviales du niveau de la dalle et
de la toiture du niveau +1.
- Le dessin d'un poteau avec ses éléments de
liaison.
Afin de simplifier les calculs de structure, vous
utiliserez l’Eurocode 5 avec les annexes nationales
françaises.
-
Définir
les sections des éléments du
parallélépipède rectangle. Si nécessaire, les
sommiers pourront être renforcés pour résister à la
contrainte de flexion.
(à réaliser
par les TS2)
- Définir la section des poteaux.(à réaliser
par les TS2)
- Donnez le poids total maximum admissible de la maison.
- Calculez la charge d’exploitation de la maison
pour qu'elle soit en dessous de son niveau de
flottaison.
- A la fin de votre conception vous vérifierez que votre maison flotte toujours
en sécurité…
1 - Madame Lee Blue est sur sa terrasse face au
paysage que voit-elle?
 Imaginer le paysage fait de
vert et de bleu, construction et mise en couleur.
2 - Madame Green Water est sur la berge comment
voit-elle sa maison? Choisir l'angle de vue,
construction et mise en couleur.
3 - Madame Lee Blue est adossée au garde corps de sa
terrasse que voit-elle? Choisir le point de vue,
construction et mise en couleur.
4 - Madame Lee Blue est assise sur sa terrasse que
voit-elle? Définir la hauteur du siège, construction
et mise en couleur.
5 - Madame Green Water est sur la berge et se
demande ce qu'il y a derrière sa maison, les mêmes
maisons ou d'autres maisons? Construction et mise en
couleur.
6 - Un Canard colvert regarde la maison à raz de
l'eau que voit-il? Choix du point de vue,
construction, gros plan, mise en couleur.
7 - Une mouette bleue troue le ciel, son vol, son
déplacement fragmentent le volume de la maison,
qu'est-ce que cela donne, lignes/couleurs/textures.
Vous intégrerez la devise de l’entreprise au sens
propre et figuré dans votre travail graphique :
Cette phrase écrite sera le prétexte à dessiner,
exposer, présenter la maison flottante en entier ou
de façon partielle.
Vous mettrez en évidence par des lignes, des points
de vue, des cadrages, des couleurs, des matières et
des textures le caractère particulier de cette
architecture novatrice.
Les notions de lumières, de reflets, de
transparence, de passage du vert au bleu, ou du bleu
au vert, du liquide au solide, de mise en
perspective du paysage, présentes dans cette
structure seront montrées voire démontrées dans
votre proposition graphique.
Vous écrirez la phrase "Le Vert c'est bien,
le Bleu c'est mieux !" en découpant des lettres
dans un magazine, vos lettres peuvent être de
couleur et de tailles différentes, comme dans une
lettre anonyme imaginaire. Vous choisirez le
positionnement de cette phrase dans votre travail en
fonction du positionnement de votre maison, vous
composerez votre format A3 de façon à créer une
ambiance, celle spécifique d'une maison sur l'eau.
Il n'y a pas d'un côté la phrase de l'autre la
maison c'est un tout composé.
Votre maison pourra aussi être construite en partie
avec des papiers découpés afin de réaliser des
aplats colorés, vous respecterez quand même les
proportions de la construction et sa structure.
Vous intégrerez obligatoirement un personnage dans
votre proposition, ce personnage sera soit à
l'échelle de la maison soit à l'échelle des lettres.
On vous demande de réaliser :

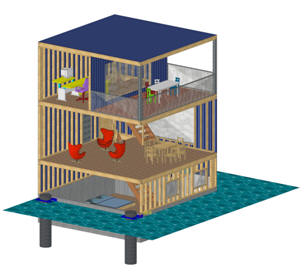

- Un fichier pdf3d pour le client à partir
de votre 3D Cadwork.
- Les plans de mur 2D, de dalles et de poteaux cotés.
(à réaliser
par les TS2)
- La liste de production de votre construction.
| |

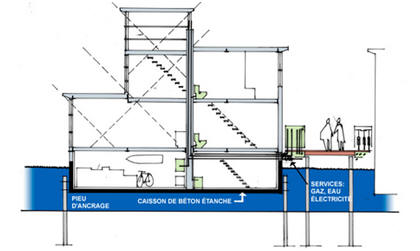

Principe de flottaison – Le caisson en béton
étanche supporte la maison et est amarré à
deux pieux permettant un mouvement relatif
vertical. L’accès et les réseaux se font par
un ponton.
|
Votre travail sera transmis à Ankie Stam et
Koen Olthuis, architectes du projet.
|
