TD Ladder - Grafcet

Retour

  • Référentiel

  5.3 - GRAFCET (compétences attendues)

        - Concepts et structures de base :

            * trois premières règles d'évolution

            * étape

        - ordre associé à l'état d'une étape

  • Problèmatique :

    L'objectif de ce TD est la maîtrise des règles l'évolution du grafcet. Je vous propose les grafcets, point de vue partie commande, suivants, avec leur table d'affectation (les systèmes pilotés par ces grafcets ne font pas partie de l'étude). Vous devez réaliser les grafcets ci-dessous en langage ladder en respectant les trois premières règles d'évolution du grafcet et en respectant les spécificités de lecture du réseau ladder en PL7-2.

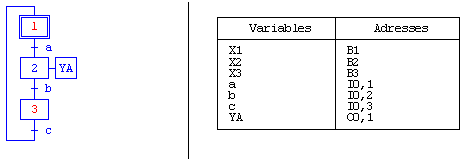

Structure linéaire :

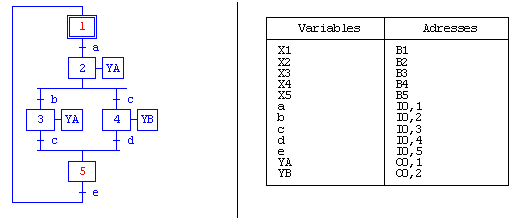

Structure à sélection de séquence :

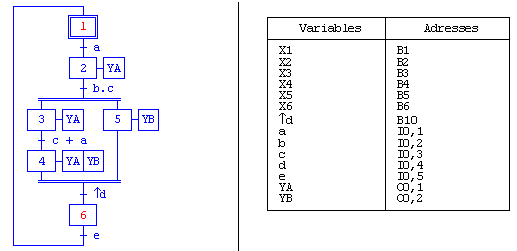

Structure à séquences simultanées :

Structure à sélection de séquence avec front montant :

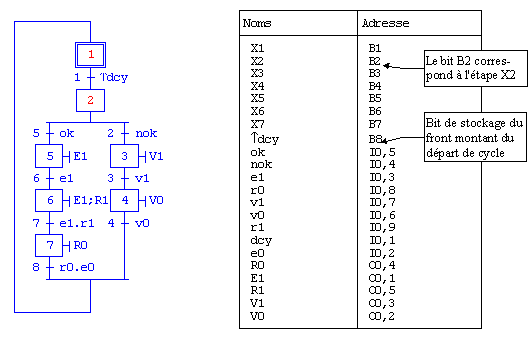

    Je vous propose le grafcet suivant avec la liste d'affectation :
