Logique binaire électrique

(chaînes fonctionnelles partie 1)

Retour

  • Définition :

Hors programme

  • Objectifs :

    A la fin de ce TP l'élève doit être capable :

    - de mettre en application les différents cas de logique binaire vus en cours.

    - de mettre en évidence la notion de bascule.

    - de réaliser un câblage électrique et d'en faire une représentation schématisée.

  • Moyens mis en œuvre:

- Une partie commande électrique composée d'un pupitre avec boutons poussoirs, NO et NC, d'un voyant et d'une alimentation.

- D'un relais électrique.

  • Pré-requis :

- Cours de logique binaire.

- Fonctions logiques.

- Tables de vérité.

- Structure générale d'un automatisme.

- Mémoires.

- Chronogrammes.

  • Formalisation des connaissances : (en cours d'élaboration)

Document de formalisation



Le travail que vous effectuerez fera l'objet d'un compte-rendu.(téléchargement)



    Travail à effectuer

Consignes : pour chaque câblage, vous devez suivre le mode opératoire suivant :

- établir le schéma;

- réaliser le câblage électrique;

- reporter le schéma de chaque câblage sur votre rapport.

  • Fonctions logiques :

    Câblez les fonctions de base suivantes (une par une):

    - Fonction "OUI"

    - Fonction "NON"

    - Fonction "ET"

    - Fonction "OU"

    Reportez le schéma de chaque câblage sur votre rapport.

  • A l'aide des quatre fonctions ci-dessus:

    Câblez les fonctions suivantes (une par une). Vous utiliserez les deux théorèmes de De Morgan pour les fonctions logiques NOR et NAND.

    - Fonction INHIBITION

    - Fonction NOR

    - Fonction NAND

    - Fonction MODULO 2 [ Û Ou exclusif (S º a. + . b), XOR, Å ]

    Reportez le schéma de chaque câblage sur votre rapport.

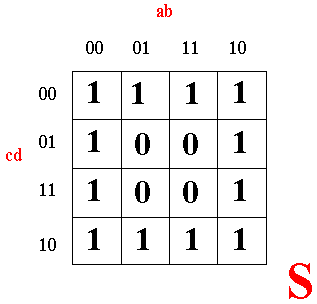

  • On vous donne le tableau de karnaugh suivant:



a) Donnez l'équation de S.

b) Faire le logigramme de fonctionnement de S.

c) Câblez S.

d) Tester le câblage puis établir le chronogramme de S en fonction des variables d'entrée.

  • Bascule RS :

Mémoire électrique :

Etude d'une bascule RS :

Câblez le schéma de câblage du relais électrique. Testez ce montage. Le fonctionnement obtenu est-il conforme à celui attendu ? Quelle est la priorité de cette fonction mémoire ?
