TP d'analyse S.A.D.T.
Retour
Hors programme
Une documentation technique étant fournie, l'élève devra être capable à
la fin de ce TP :
- D'analyser la structure d'une analyse fonctionnelle des systèmes
automatisées de type SADT.
- De mettre en évidence sur un actigramme, la fonction, les flux associés
(matière d'œuvre, énergie, information), les moyens associés à une tâche.
- De comprendre le principe de décomposition de tâche en sous-tâches.
- Deux analyses SADT.
- Un dossier ressource explicatif.
- Un schéma de mise en position des différents éléments d'une ligne de
fabrication de pâtes alimentaires.
- Le principe de fabrication des pâtes alimentaires.
Ce TP est autocorrectif, les
éléments de corrigé se trouvent à la fin du TP. Ce TP ne
fait pas l'objet d'un compte-rendu. Le SADT sera évalué lors du devoir de
synthèse.(téléchargement)
Déroulement du TP :
Vous êtes dans une usine de fabrication d'entretoises. Afin de comprendre le
fonctionnement d'une fabrication, on vous avez, à votre disposition, une
analyse SADT de la ligne d'entretoises afin d'en apprendre son fonctionnement.
- Application (deuxième partie) :
En fonction de vos connaissances, on vous demande :
A partir de l'analyse, de décrire le fonctionnement d'une
ligne de fabrication de pâtes alimentaires afin d'en comprendre le
fonctionnement.
De définir :
* le type de processus [continu (électricité), discontinu (automobiles),
mixte (ni continu ni discontinu)],
* de faire apparaître dans un tableau les éléments entrants et sortants de
chaque élément de la ligne de fabrication,
* le rôle des différents éléments de la ligne de fabrication.
* le niveau de définition le plus bas de l'analyse.

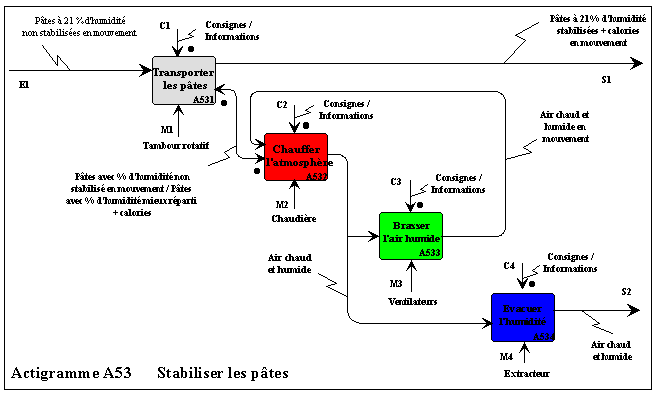

* quel est le rôle du tambour rotatif du Romet 2 ?
Description du système
- Vue d'ensemble de la ligne :

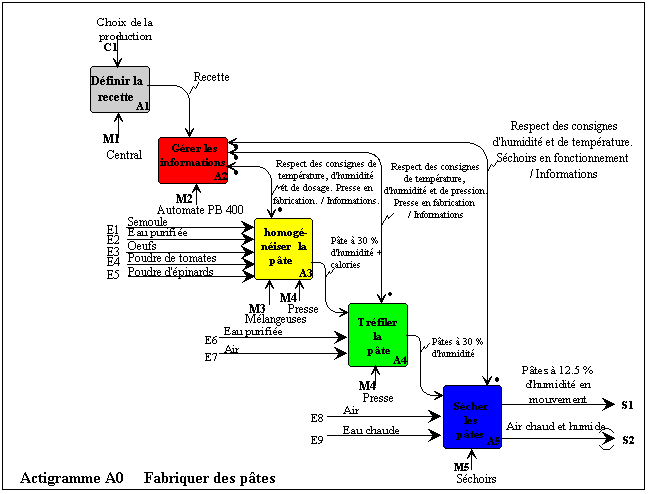

- Niveau le plus haut A-0 :
|
