Avant Projet d'Étude de Fabrication

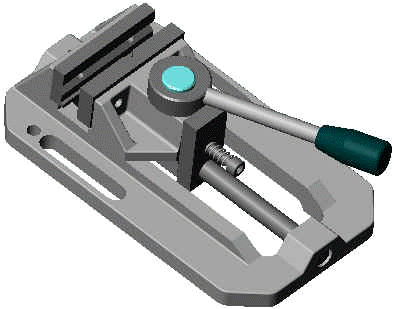

(Axe de came ~ ESR)

Retour

• Définition :

Hors programme

• Intérêt :

            Permettre à l'élève d'acquérir et de maîtriser les outils nécessaires à la réalisation d'un contrat de phase et de saisir le rôle du contrat de phase dans le cycle de fabrication d'une pièce.

• Objectif :

            A la fin de ce TP, en possession de documentations techniques diverses (dossier machine, documents relatifs aux outillages, à la coupe, ...), l'élève doit être capable de lire un A.P.E.F et de comprendre la structure d'un A.P.E.F.

• Moyens mis en œuvre :

            - le dessin de définition de l'axe de came,

            - une fiche d'élaboration de gamme,

            - une fiche d'analyse des surfaces,

            - un dossier ressource,

            - des ouvrages de productique.

 Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit.

Déroulement du TP

1 /   Sur la fiche d’élaboration de la gamme de fabrication des pièces cylindriques, effectuez l’analyse des surfaces de la pièce en utilisant le dessin de définition.

2 /   Définir le code morpho-dimensionnel de la pièce (4 chiffres) et le reporter sur la fiche d'élaboration de la gamme. Vous justifierez de ce code sur votre compte rendu.

3 /   A partir du code morpho-dimensionnel de la roue indiquer la fiche processus appropriée à cette pièce en le justifiant.

4 /   Sur la feuille d'élaboration des gammes opérationnelles pièces cylindriques, vous analyserez les modes d'obtention des surfaces élémentaires. Vous indiquerez les qualités intrinsèques des surfaces, les opérations élémentaires ainsi que les possibilités éventuelles de reprise sur machine outil.

5 /  Sur le contrat de phase, indiquer l'isostatisme et tracer les outils utilisés pour réaliser la phase 20.

6 /    Dessiner sur le contrat de phase les outils nécessaires à la réalisation des différentes surfaces en position justifiant à chaque fois votre choix.
