Élaboration d'un contrat de phase

(Butée ESR ~ pièce prismatique)

Retour


  • Définition :

Hors programme

  •  Intérêt :

  Permettre à l'élève de mettre en œuvre les outils nécessaires à la réalisation d'un contrat de phase dans le cycle de fabrication d'une pièce prismatique.

  • Objectif :

A la fin de ce TP, en possession de documentations techniques diverses (dossier machine, documents relatifs aux outillages, à la coupe, ...), l'élève doit être capable de lire un A.P.E.F et d'en exploiter les informations.

  • Moyens mis en oeuvre :

  - le dessin de d'ensemble de l'étau avec sa nomenclature,

  - le dessin de définition de la butée,

  - Les catalogues papier et électronique d'outillage Titex.



Remarque : le travail que vous effectuerez fera l'objet d'un rapport écrit




Déroulement du TP

  • Sur le dessin de définition :

Sur le dessin de définition, repérez les surfaces usinées.

Analysez les cotes fabriquées, puis faites apparaître la mise en position isostatique de la pièce.

Définir, à l'aide du tableau,  les entités d'usinages puis les codes outils.

A l'aide des codes outils définir outils utilisés pour la réalisation de la butée.

  • Contrat de phase

Vous devez réaliser le contrat de phase de la butée en faisant apparaître :

Les cotes fabriquées.

La machine utilisée.

La MIP première partie de la norme.

Les opérations nécessaires à l'obtention de la pièce finie.

Les outils en position.

Les conditions de coupe et les références outils que vous aurez déterminées à l'aide du logiciel Titex V6.

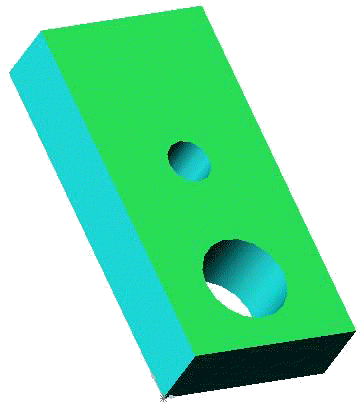

  • Butée de l'étau à serrage rapide
